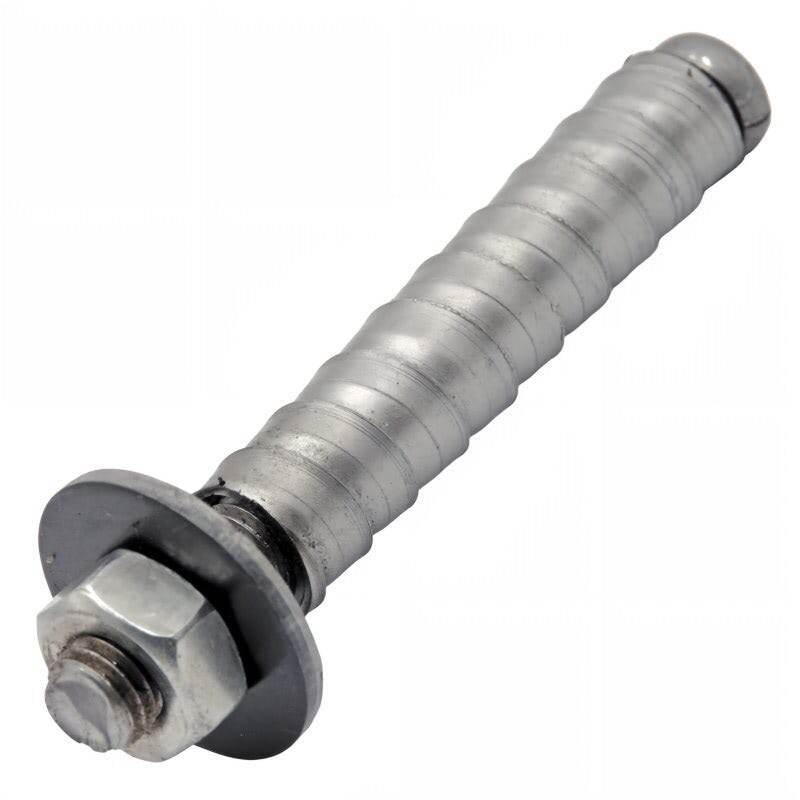

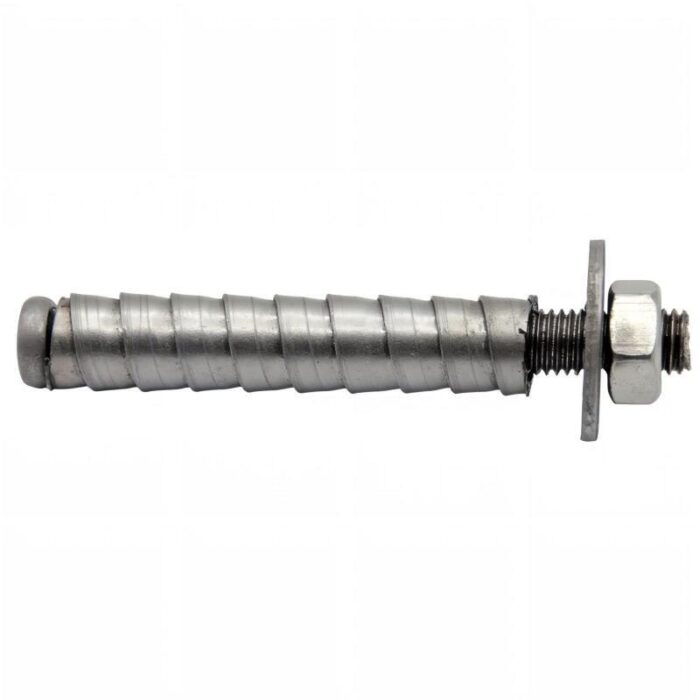

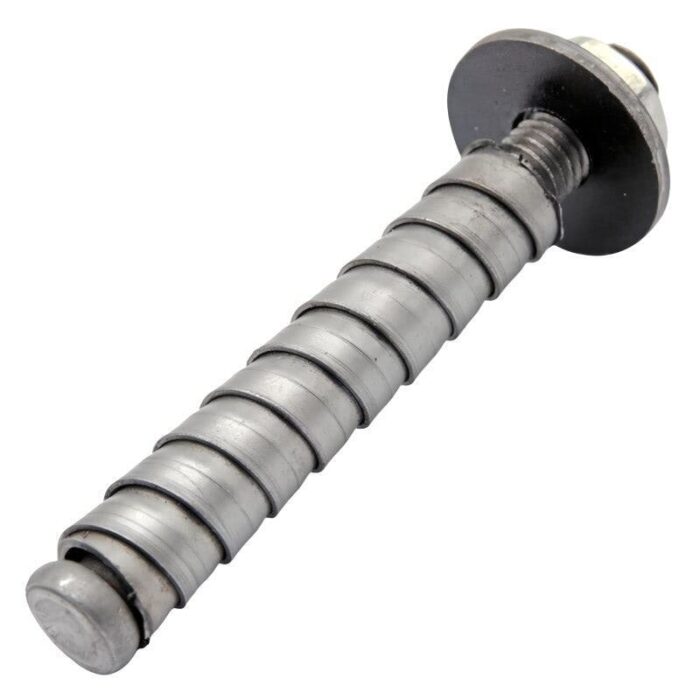

БСР ГОСТ 28778-90 Болт самоанкерующийся стальной распорный, M24x300 мм (D 27мм) (арт. 242554)
- Estimated Delivery : Up to 4 business days
- Free Shipping & Returns : On all orders over $200
Свойства и преимущества
- Крепеж анкерный болт распорный БСР ГОСТ 28778-90 изготовлен из стали без покрытия, обладает высокой несущей способностью, образовывает надежные разъемные соединения.
- Анкерный болт комплектуется фиксирующей гайкой и шайбой для закрепления на выступающем резьбовом конце различных материалов и оборудования.
- Крепеж устанавливается в заранее подготовленное отверстие в несущем основании, предусматривает монтаж сквозь устанавливаемую деталь или элемент.
Функционирование
- При монтаже на стержень изделия надевают вспомогательный крепежный элемент (можно втулку), с помощью которого проводят усадку расклинивающего элемента легкими ударами молотка.
- Затем снимают вспомогательный крепеж и на выступающую резьбовую часть стержня анкера закрепляют детали и элементы строительных конструкций, различного оборудования и т.д.
- Для достижения максимальной несущей способности изделия, шестигранную гайку завинчивают с усилием затяжки больше расчетного.
Монтаж
 |
 |
 |
- БСР устанавливают в несущих конструкциях зданий и сооружений из бетона класса по прочности на сжатие не ниже В15 или марки М150.
- Для закрепления БСР в несущей конструкции сверлят отверстие глубиной, обеспечивающей выступление резьбового конца болта, достаточной для закрепления конструкции, и диаметром, превышающим не более чем на 2 мм диаметр заклинивающего элемента.
- БСР устанавливают в образованное отверстие головкой болта вперед. Перед установкой БСР следует убедиться, что ЗЭ широкой частью витков обращен в сторону головки болта.
- На стержень болта устанавливают инвентарную втулку. Постукиванием молотка по свободному торцу втулки осаживают ЗЭ до прекращения осадки. Затем втулку снимают со стержня болта.
- На выступающий резьбовой конец болта с помощью шайбы и гайки закрепляют детали строительных конструкций, трубопроводов, различного оборудования и др.
- Для обеспечения несущей способности БСР к гайке прикладывают крутящий момент затяжки, превышающий 20% расчетного.

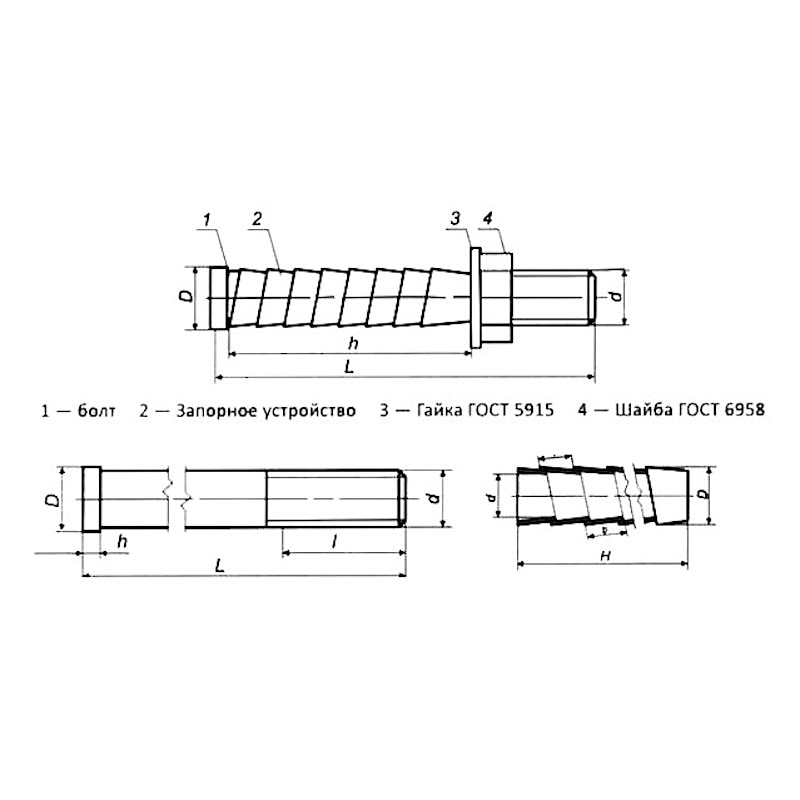

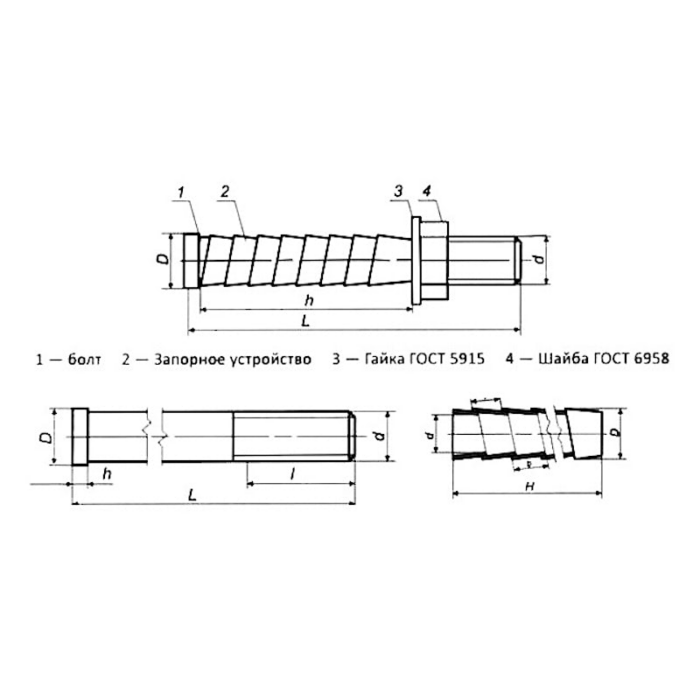

| Технические характеристики | Технические требования БСР должны изготовляться в соответствии стандарта ГОСТ 28778-90 по технической документации; утвержденной в установленном порядке Типоразмер БСР Код ОКП Номинальный диаметр резьбы d Диаметр головки D+1;0 Длина болта L Длина ЗЭ H Теоретическая масса 1000 шт.; кг М6х65 12 8000 0001 6 9;0 65 45 31;92 М8х85 12 8000 0002 8 11;0 85 60 60;92 М10х100 12 8000 0003 10 13;0 100 70 90;61 М12х110 12 8000 0004 12 15;0 110 75 134;02 М16х150 12 8000 0004 16 19;0 150 100 192;29 М20х200 12 8000 0005 20 23;0 200 125 456;90 М22х250 12 8000 0006 22 25;0 250 150 740;6 М24х300 12 8000 0007 24 27;0 300 180 1159;52 |
|---|---|
| Код товара | 242554 |
| Материал | сталь |
| Вес нетто шт./кг | 1;16 |
| Тип основания | бетон; железобетон; кирпич |
| Страна бренда | Россия |
| Страна производства | Россия / Китай |
| Назначение | монтаж в сжатую зону бетона |
| Цена за | шт. |
| Резьба | M24 |
| Длина, мм | 300 |
| Диаметр, мм | 24 |
| Диаметр просверленного отверстия, мм | 24 |
| Тип головки | с наружной резьбой |
| Мин. глубина сверления, мм | 295 |
| Длина заклинивающего элемента (H), мм | 180 |
| Диаметр головки, мм | 27 |
| Марка бетона | B15/M150 |
| Для высоких нагрузок | да |

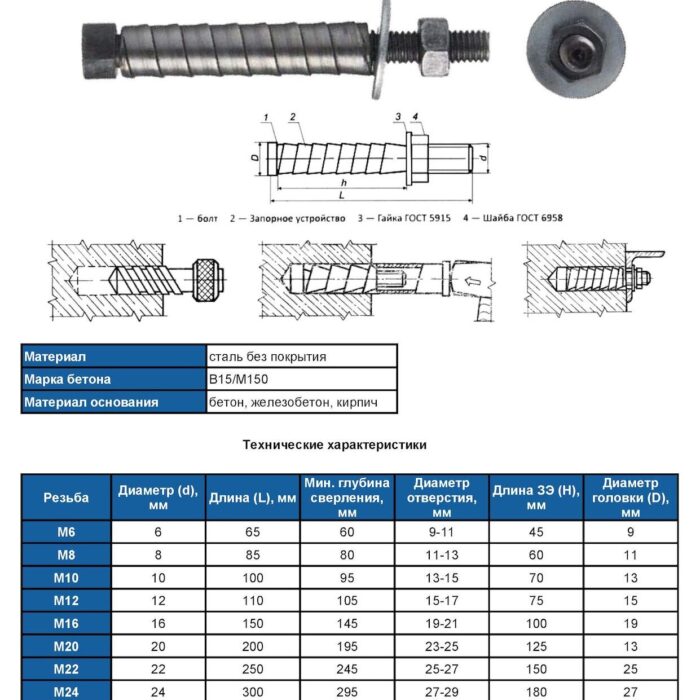

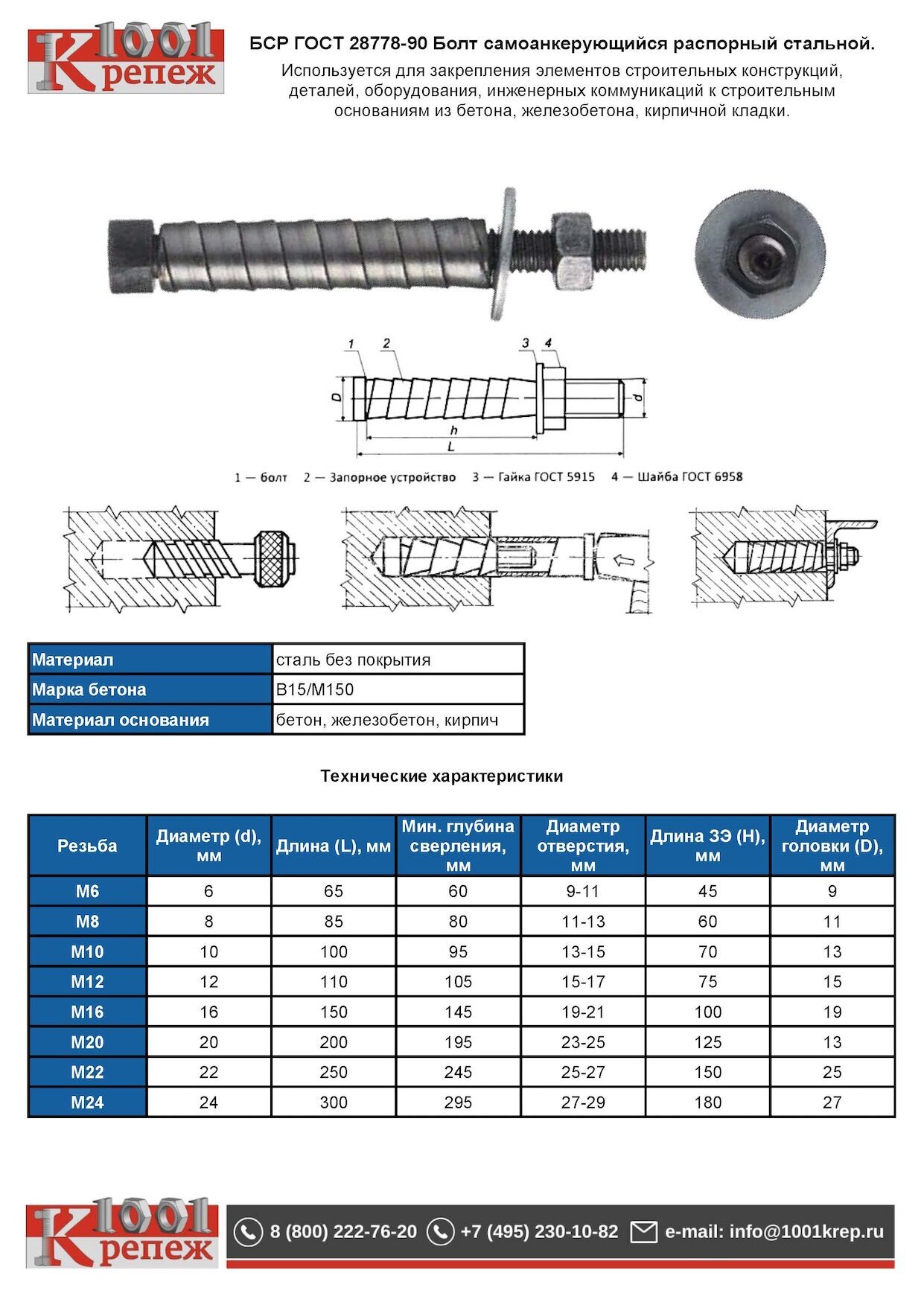

| Файлы | https://1001krep.ru/f/tehnicheskie_usloviya_ankernyj_bolt_bsr_gost_28778-90_1001krep.pdf; https://1001krep.ru/f/bolt_samoankeruusijsa_raspornyj_bsr_gost_28778_1001krep.pdf |
