Бренд: 1001 КРЕПЕЖ

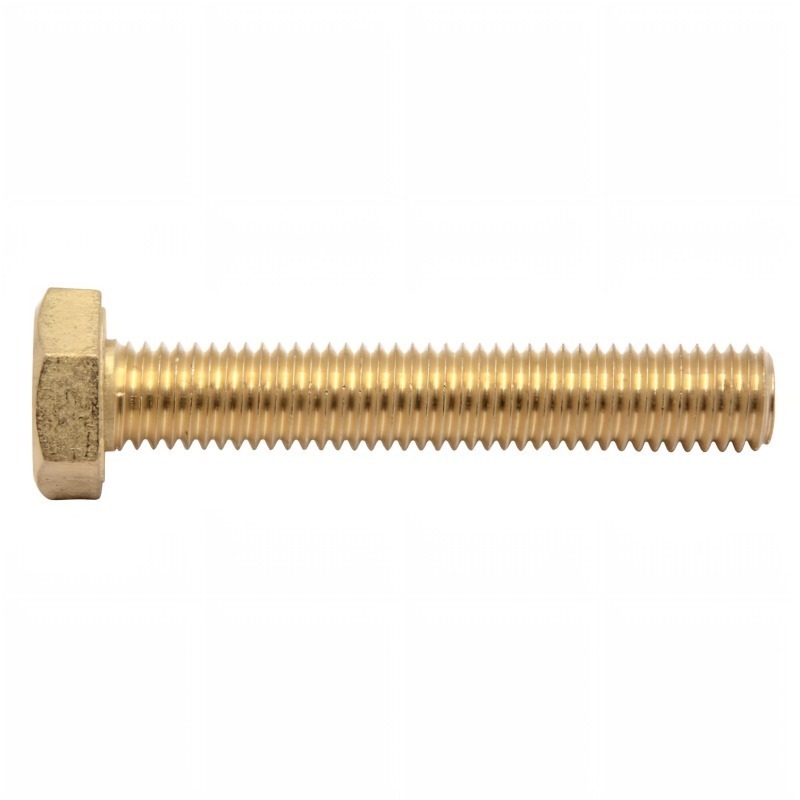

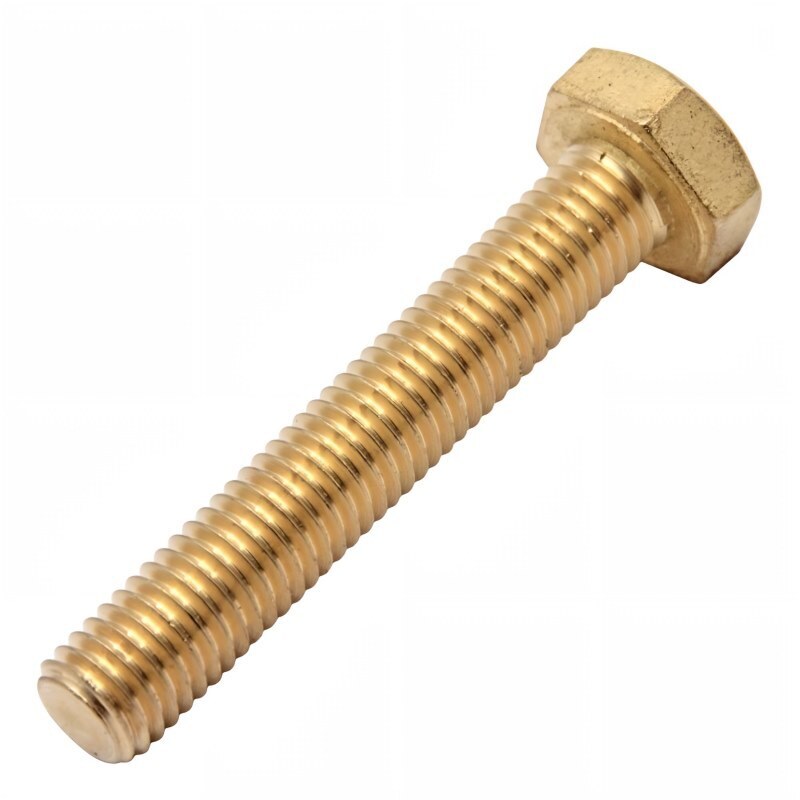

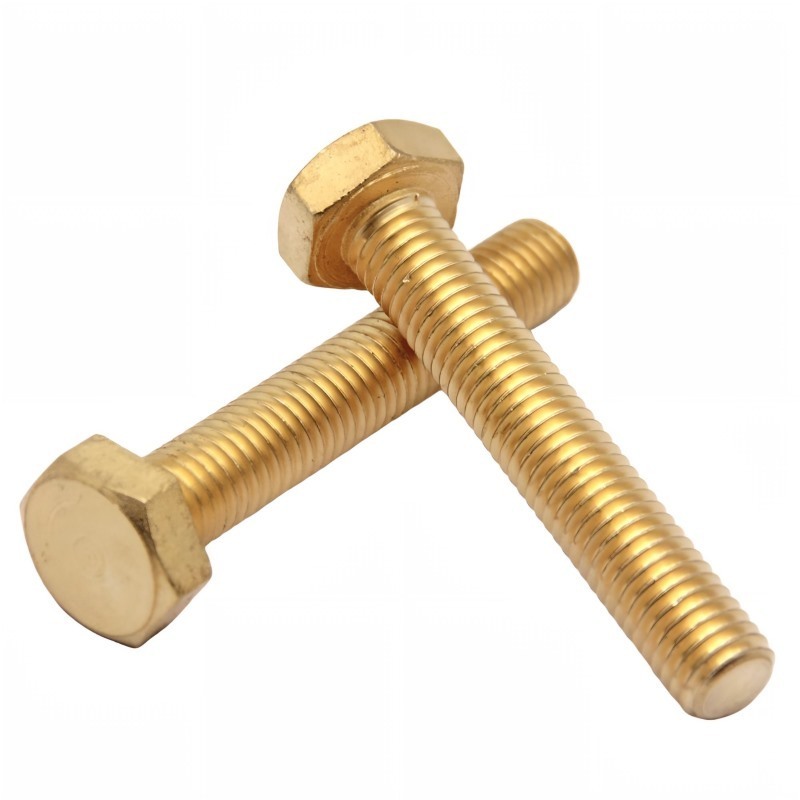

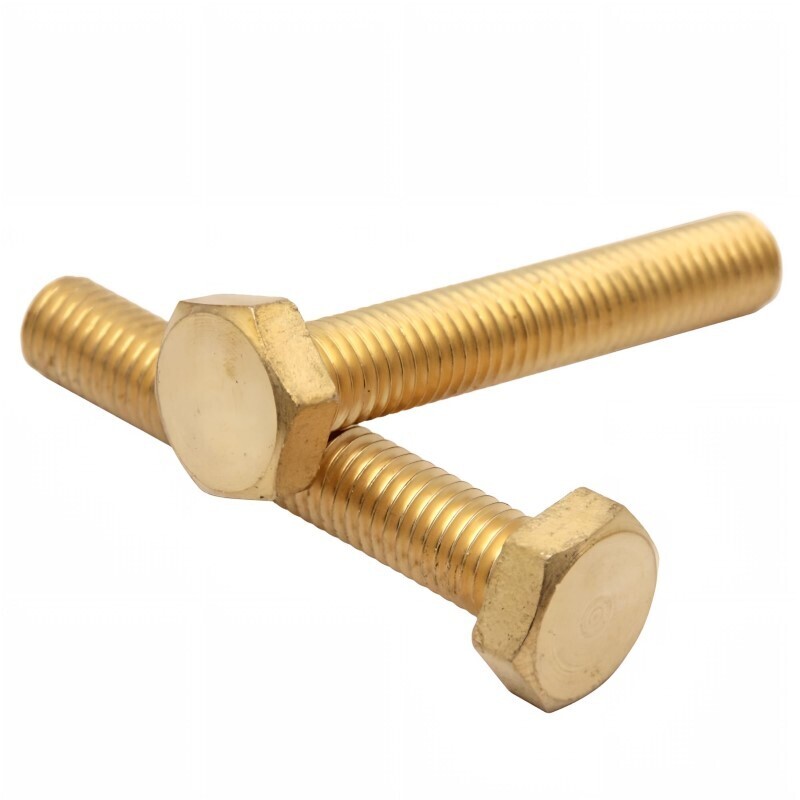

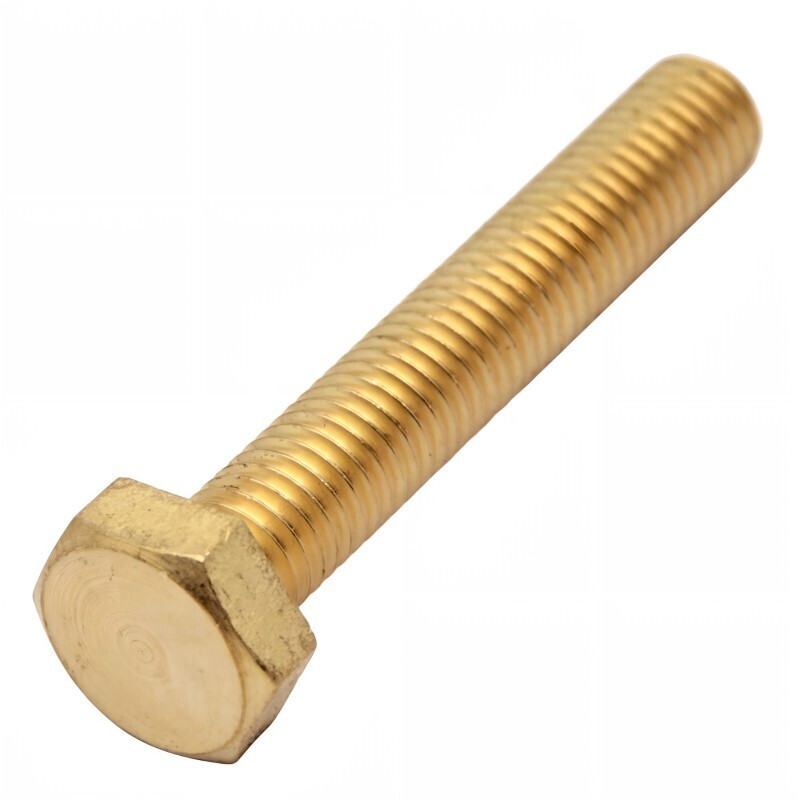

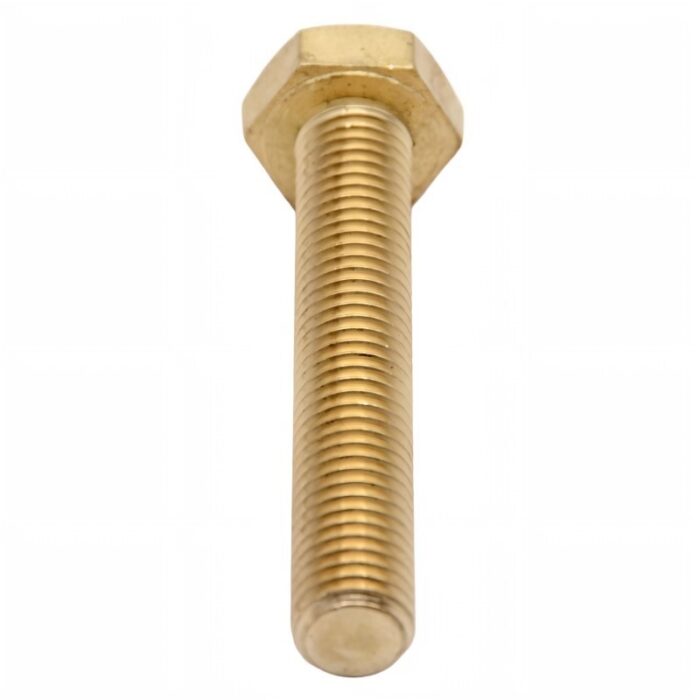

DIN 933 Болт с шестигранной головкой и полной резьбой лат., M8x55 мм (арт. 49586)

20,952₽

7 товаров продано за последний 10 час
Продается быстро! Более 2 человек имеет в своей корзине
29 человек просматривают это прямо сейчас
  • Галочка Estimated Delivery : Up to 4 business days
  • Галочка Free Shipping & Returns : On all orders over $200
  • Visa Card
  • MasterCard
  • American Express
  • Discover Card
  • PayPal
  • Apple Pay
Guaranteed Safe And Secure Checkout

Свойства и преимущества

Латунь в силу своих антифрикционных качеств и высокого значения коэффициента трения препятствует самопроизвольному отвинчиванию резьбовых соединений. Коррозионная стойкость латунного болта выше, чем у аналогичного нержавеющего крепежа. Болты из этого материала имеют превосходную электропроводность и применяются в сборке клемм и контактных групп. У латуни нет остаточной намагниченности, поэтому такой крепеж используют при сборке точных приборов и их установке.

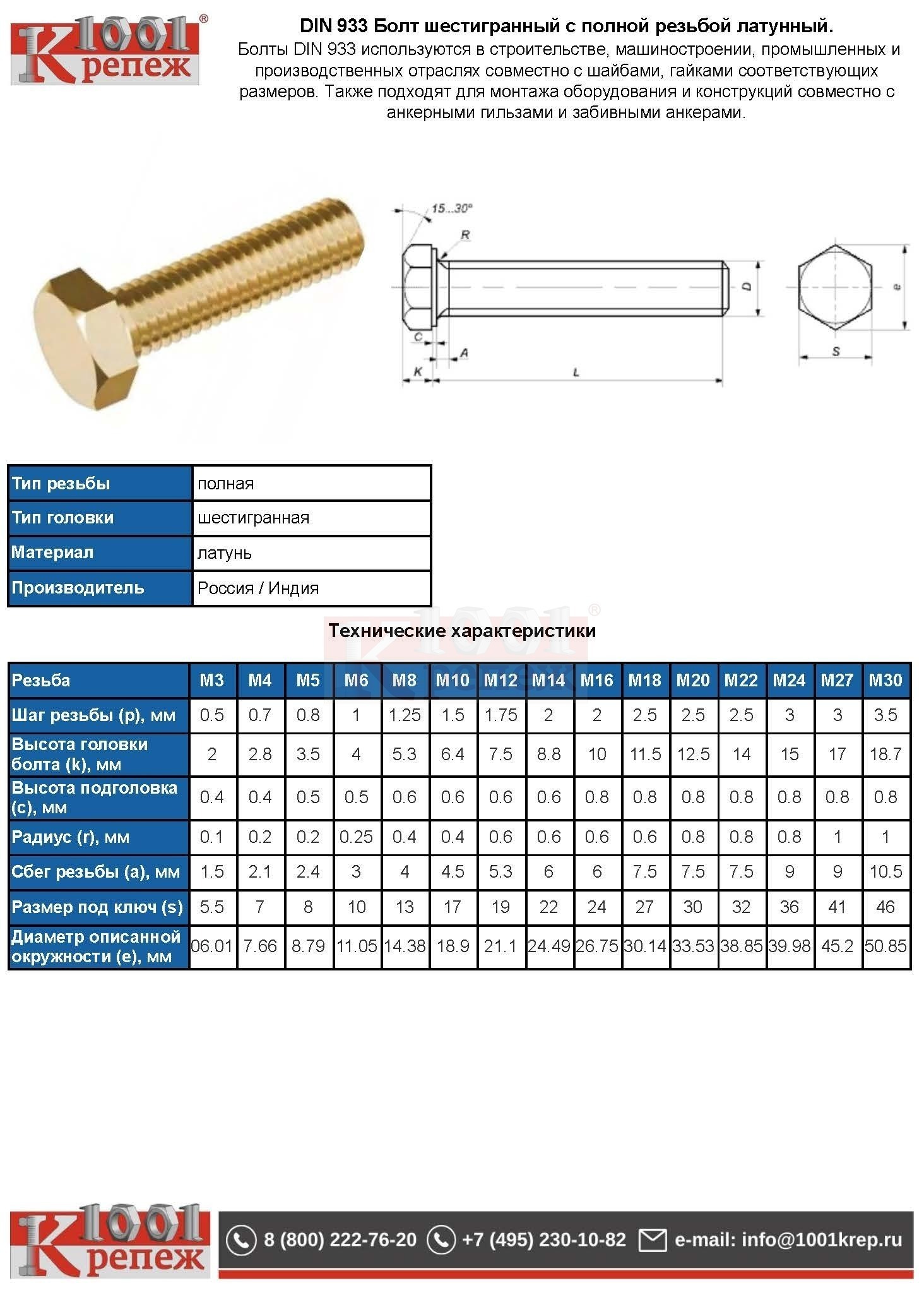

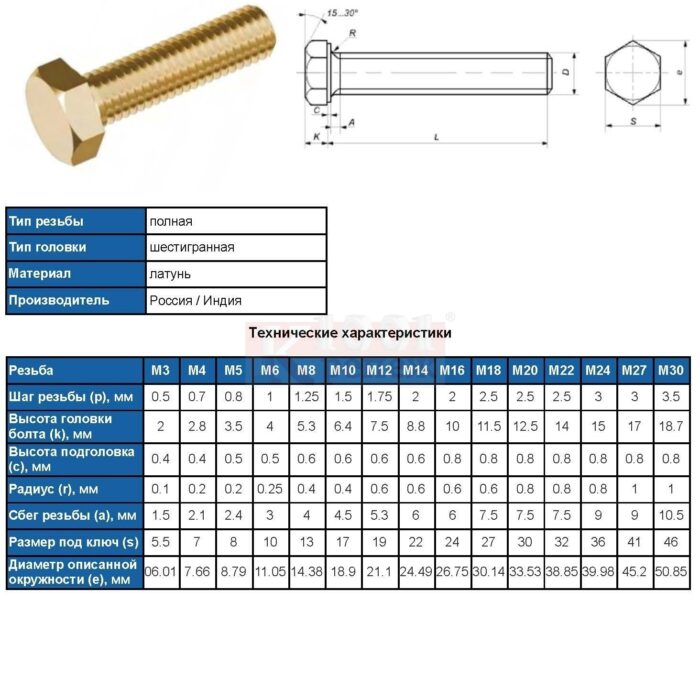

Информация о продукте


Параметры гайки
М3 М4 М5 М6 М8 М10 М12 M14 M16 M18
Шаг резьбы

0,5

0,7

0,8

0,9

1,25

1,5

1,75

2

2

2,5
Высота головки, K 2 2,8 3,5 4 5,3 6,4 7,5 8,8 10 11,5
C мин. 0,15 0,15 0,15 0,15 0,15 0,15 0,15 0,15 0,2 0,2
макс. 0,4 0,4 0,5 0,5 0,6 0,6 0,6 0,6 0,8 0,8
R 0,1 0,2 0,2 0,25 0,4 0,4 0,6 0,6 0,6 0,6
A макс. 1,5 2,1 2,4 3 4 4,5 5,3 6 6 7,5
Диаметр описанной окружности, не менее DIN 933 6,01 7,66 8,79 11,05 14,38 18,9 21,1 24,49 26,75 30,14
ISO 4017 17,77 20,03 23,36
Размер под ключ, S DIN 933 5,5 7 8 10 13 17 19 22 24 27
ISO 4017 16 18 21
Длина болта, L Мин. 5 6 6 6 8 10 12 20 20 30
Макс. 50 60 100 150 200 220 240 200 240 80
Параметры гайки
М20 М22 М24 М27 М30 М36 М42 M48 M56 M64
Шаг резьбы

2,5

2,5

3

3

3,5

4

4,5

5

5,5

6
Высота головки, K 12,5 14 15 17 18,7 22,5 26 30 35 40
C мин. 0,2 0,2 0,2 0,2 0,2 0,2 0,3 0,3 0,3 0,3
макс. 0,8 0,8 0,8 0,8 0,8 0,8 1 1 1 1
R 0,8 0,8 0,8 1 1 1 1,2 1,6 2 2
A макс. 7,5 7,5 9 9 10,5 12 13,5 15 16,5 28
Диаметр описанной окружности, не менее DIN 933 33,53 38,85 39,98 45,2 50,85 60,79 71,3 82,6 93,56 104,9
ISO 4017 37,72
Размер под ключ, S DIN 933 30 32 36 41 46 55 65 75 85 95
ISO 4017 34
Длина болта, L Мин. 20 40 30 45 40 50 90 100 110 120
Макс. 340 120 220 200 300 200 200 200 200 200

Все данные в таблице указаны в «мм».

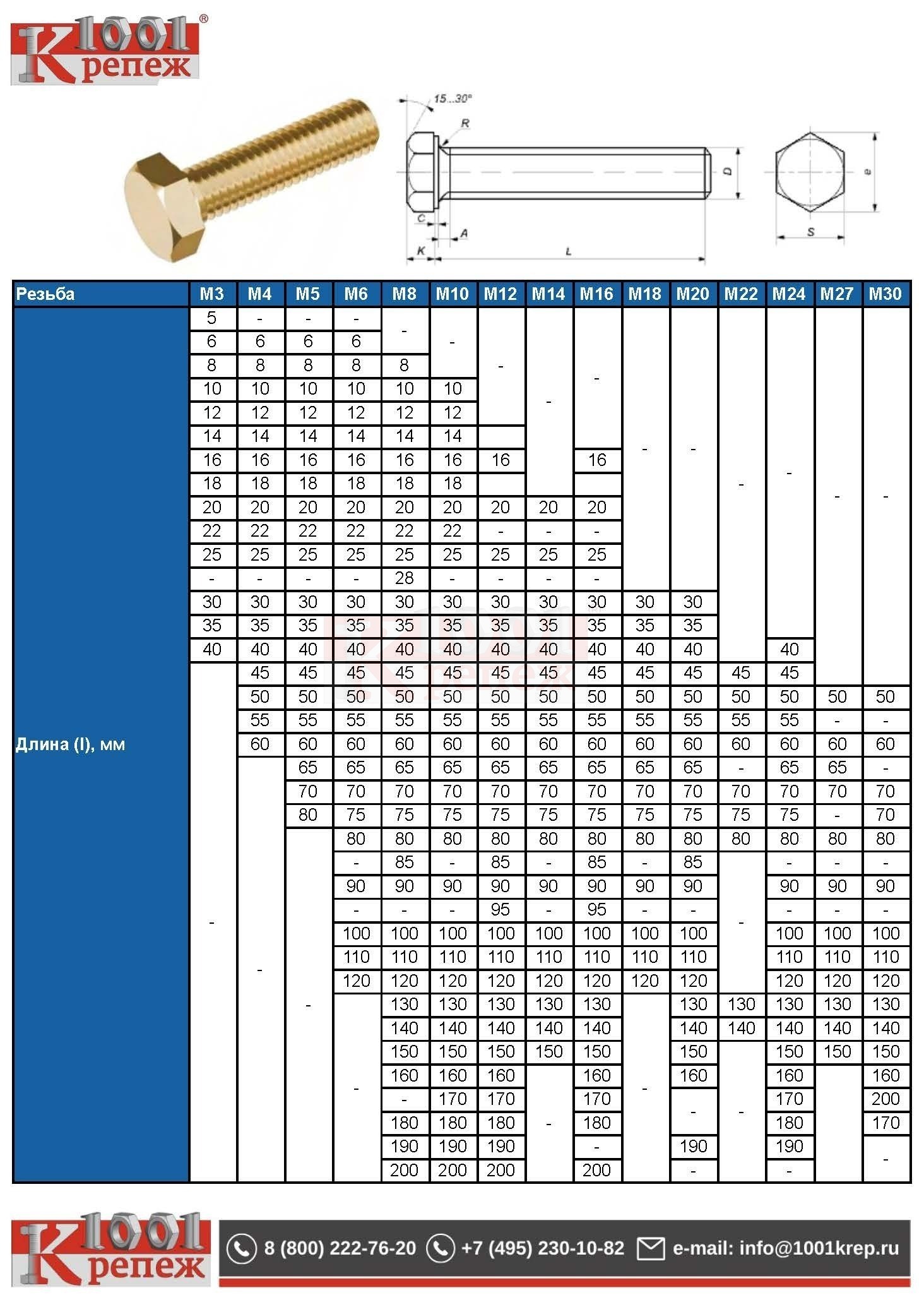

Стандарты исполнения данной модели болта:

d M3 M4 M5 M6 M7 M8 M10 M12 M14 M16 M18 M20 M22 M24 M27 M30 M33 M36 M42 M48
e 6,01 7,65 8,79 11,05 12,12 14,38 18,9 21,1 23,91 26,17 29,56 32,95 35,03 39,55 45,2 50,85 55,37 60,79 71,3 82,6
k 2 2,8 3,5 4 4,8 5,3 6,4 7,5 8,8 10 11,5 12,5 14 15 17 18,70 21 22,5 26 30
s 5,5 7 8 10 11 13 17 19 22 24 27 30 32 36 41 46 50 55 65 75
6 v v v v
8 v v v v v v
10 v v v v v v v v
12 v v v v v v v v
16 v v v v v v v v v v v
18 v v v v v v v v v
20 v v v v v v v v v v v v
22 v v v v v v v v v
25 v v v v v v v v v v v v v
30 v v v v v v v v v v v v v v v v
35 v v v v v v v v v v v v v v v v
40 v v v v v v v v v v v v v v v v v v
45 v v v v v v v v v v v v v v v v v
50 v v v v v v v v v v v v v v v v v v v
55 v v v v v v v v v v v v v v v v v
60 v v v v v v v v v v v v v v v v v v v v
65 v v v v v v v v v v v v v v v v v
70 v v v v v v v v v v v v v v v v v v
75 v v v v v v v v v v v v v v v v v
80 v v v v v v v v v v v v v v v v v v v
85 v v v v v v v v v v v v v v
90 v v v v v v v v v v v v v v v v v v
100 v v v v v v v v v v v v v v v v v v v
110 v v v v v v v v v v v v v v v v
120 v v v v v v v v v v v v v v v v
130 v v v v v v v v v v v v v v v v
140 v v v v v v v v v v v v v v v v
150 v v v v v v v v v v v v v v v v
160 v v v v v v v v v v v v v v v v
180 v v v v v v v v v v v
200 v v v v v v v v v v v
220 v v v v v v v v
240 v v v v v v v v
260 v v v v v v v
280 v v v v v v v
300 v v v v v v v v v v v
Технические характеристики

Информация о продукте Параметры гайки М3 М4 М5 М6 М8 М10 М12 M14 M16 M18 Шаг резьбы 0;5 0;7 0;8 0;9 1;25 1;5 1;75 2 2 2;5 Высота головки; K 2 2;8 3;5 4 5;3 6;4 7;5 8;8 10 11;5 C мин. 0;15 0;15 0;15 0;15 0;15 0;15 0;15 0;15 0;2 0;2 макс. 0;4 0;4 0;5 0;5 0;6 0;6 0;6 0;6 0;8 0;8 R 0;1 0;2 0;2 0;25 0;4 0;4 0;6 0;6 0;6 0;6 A макс. 1;5 2;1 2;4 3 4 4;5 5;3 6 6 7;5 Диаметр описанной окружности; не менее DIN 933 6;01 7;66 8;79 11;05 14;38 18;9 21;1 24;49 26;75 30;14 ISO 4017 17;77 20;03 23;36 Размер под ключ; S DIN 933 5;5 7 8 10 13 17 19 22 24 27 ISO 4017 16 18 21 Длина болта; L Мин. 5 6 6 6 8 10 12 20 20 30 Макс. 50 60 100 150 200 220 240 200 240 80 Параметры гайки М20 М22 М24 М27 М30 М36 М42 M48 M56 M64 Шаг резьбы 2;5 2;5 3 3 3;5 4 4;5 5 5;5 6 Высота головки; K 12;5 14 15 17 18;7 22;5 26 30 35 40 C мин. 0;2 0;2 0;2 0;2 0;2 0;2 0;3 0;3 0;3 0;3 макс. 0;8 0;8 0;8 0;8 0;8 0;8 1 1 1 1 R 0;8 0;8 0;8 1 1 1 1;2 1;6 2 2 A макс. 7;5 7;5 9 9 10;5 12 13;5 15 16;5 28 Диаметр описанной окружности; не менее DIN 933 33;53 38;85 39;98 45;2 50;85 60;79 71;3 82;6 93;56 104;9 ISO 4017 37;72 Размер под ключ; S DIN 933 30 32 36 41 46 55 65 75 85 95 ISO 4017 34 Длина болта; L Мин. 20 40 30 45 40 50 90 100 110 120 Макс. 340 120 220 200 300 200 200 200 200 200 Все данные в таблице указаны в "мм". Стандарты исполнения данной модели болта: d M3 M4 M5 M6 M7 M8 M10 M12 M14 M16 M18 M20 M22 M24 M27 M30 M33 M36 M42 M48 e 6;01 7;65 8;79 11;05 12;12 14;38 18;9 21;1 23;91 26;17 29;56 32;95 35;03 39;55 45;2 50;85 55;37 60;79 71;3 82;6 k 2 2;8 3;5 4 4;8 5;3 6;4 7;5 8;8 10 11;5 12;5 14 15 17 18;70 21 22;5 26 30 s 5;5 7 8 10 11 13 17 19 22 24 27 30 32 36 41 46 50 55 65 75 6 v v v v 8 v v v v v v 10 v v v v v v v v 12 v v v v v v v v 16 v v v v v v v v v v v 18 v v v v v v v v v 20 v v v v v v v v v v v v 22 v v v v v v v v v 25 v v v v v v v v v v v v v 30 v v v v v v v v v v v v v v v v 35 v v v v v v v v v v v v v v v v 40 v v v v v v v v v v v v v v v v v v 45 v v v v v v v v v v v v v v v v v 50 v v v v v v v v v v v v v v v v v v v 55 v v v v v v v v v v v v v v v v v 60 v v v v v v v v v v v v v v v v v v v v 65 v v v v v v v v v v v v v v v v v 70 v v v v v v v v v v v v v v v v v v 75 v v v v v v v v v v v v v v v v v 80 v v v v v v v v v v v v v v v v v v v 85 v v v v v v v v v v v v v v 90 v v v v v v v v v v v v v v v v v v 100 v v v v v v v v v v v v v v v v v v v 110 v v v v v v v v v v v v v v v v 120 v v v v v v v v v v v v v v v v 130 v v v v v v v v v v v v v v v v 140 v v v v v v v v v v v v v v v v 150 v v v v v v v v v v v v v v v v 160 v v v v v v v v v v v v v v v v 180 v v v v v v v v v v v 200 v v v v v v v v v v v 220 v v v v v v v v 240 v v v v v v v v 260 v v v v v v v 280 v v v v v v v 300 v v v v v v v v v v v
Код товара

49586
Модель

DIN 933 лат; M8х55
Материал

латунь
Вес нетто шт./кг

0
Страна бренда

Россия
Страна производства

Россия / Китай
Цена за

шт.
Резьба

M8
Длина, мм

55
Размер под ключ

SW13
Тип резьбы

полная
Стандарт

DIN 933
Тип

с шестигранной головкой
Тип головки

шестигранная
Шаг резьбы, мм

1.25
Высота головки, мм

5.3
Диаметр описанной окружности, мм

14.38
Высота подголовка, мм

0.6
Радиус

0.4
Сбег резьбы, мм

4
Файлы

https://1001krep.ru/f/din_933_lat_1001krep_pdf.pdf
