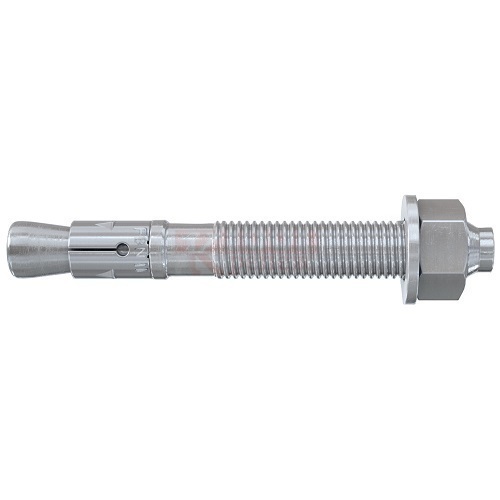

FBN II 10/70 Анкер клиновой fischer огнестойкий оц. сталь, M10x146/70/80 мм (арт. 40931)
- Estimated Delivery : Up to 4 business days
- Free Shipping & Returns : On all orders over $200
Свойства и преимущества
Стандартная глубина анкеровки гарантирует максимальное восприятие нагрузок и обеспечивает меньшую плотность точек крепления. Протяженность резьбовой накатки болта позволяет использовать анкер для установки по технике дистанционного монтажа и расширяет диапазон использования анкера. Оголовок болта анкера защищает резьбу от повреждений и предоставляет возможность легко монтировать и демонтировать крепление. Специальная форма распорной гильзы гарантирует оптимальное закрепление даже в бетоне низкого качества.
Функционирование
- Анкер FBN II пригоден для предварительного и сквозного монтажа. При определенных условиях пригоден для дистанционного монтажа.
- Перед монтажом необходимо установить шестигранную гайку в оптимальное положение (болт должен выступать прибл. на 3 мм).
- Во время затяжки конический болт перемещается в распорную втулку и расширяет ее, прижимая к стенкам просверленного отверстия.
- Маркировка на торце анкера означает установочную глубину.
- Для серийного монтажа рекомендуется использовать монтажный инструмент FABS.
Монтаж
| Технические характеристики | Технические данные 1) При монтаже статически неопределимых элементов конструкций применение ограничено. 2) Гайки и шайбы предварительно на анкер не устанавливаются. 1) При монтаже статически неопределимых элементов конструкций применение ограничено. 2) Гайки и шайбы предварительно на анкер не устанавливаются. Нагрузки 1) Учитываются коэффициенты запаса прочности по материалу; как указано в Допуске; а также коэффициент запаса прочности по нагрузке gL= 1;4. Считается; как одиночный анкер; например; анкер с межосевым расстоянием s ≥ 3 x hef и расстоянием от края c ≥ 1;5 x hef. Точные данные приводятся в Допуске. 2) Минимально возможные межосевые расстояния соответствуют расстоянию от края с одновременным снижением допускаемой нагрузки. 3) Данные при совместном воздействии растягивающих сил; срезывающих сил; изгибающих моментов; а также при уменьшении расстояния от края или межосевого расстояния (при установке нескольких анкеров) приводятся в Допуске. 4) При более высоких классах прочности бетона до C50/60 можно применять более высокие допускаемые нагрузки. 5) Глубина анкеровки меньше 40 мм допускается только при многоразовом использовании на ненесущих конструкциях. 1) Учитываются коэффициенты запаса прочности по материалу; как указано в Допуске; а также коэффициент запаса прочности по нагрузке gL = 1;4. Считается; как одиночный анкер; например; анкер с межосевым расстоянием s ≥ 3 x hef и расстоянием от края c ≥ 1;5 x hef. Точные данные приводятся в Допуске. 2) Минимально возможные межосевые расстояния соответствуют расстоянию от края с одновременным снижением допускаемой нагрузки. 3) Данные при совместном воздействии растягивающих сил; срезывающих сил; изгибающих моментов; а также при уменьшении расстояния от края или межосевого расстояния (при установке нескольких анкеров) приводятся в Допуске. 4) При более высоких классах прочности бетона до C50/60 можно применять более высокие допускаемые нагрузки. 5) Глубина анкеровки меньше 40 мм допускается только при многоразовом использовании на ненесущих конструкциях. |
|---|---|
| Код товара | 40931 |
| Модель | FBN II 10/70 (10×145) |
| Материал | оц. сталь |
| Вес нетто шт./кг | 0;086 |
| Тип основания | бетон; камень |
| Страна бренда | Германия |
| Страна производства | Германия |
| Цена за | шт. |
| Размер гайки под ключ | SW17 |
| Резьба | M10 |
| Толщина прикрепляемого материала (Полезная длина, мм) | 70/80 |
| Длина, мм | 146 |
| Момент затяжки при монтаже, Нм | 30 |
| Диаметр, мм | 10 |
| Длина резьбы, мм | 106 |
| Диаметр просверленного отверстия, мм | 10 |
| Мин. глубина сверления, мм | 138 |
| Марка бетона | C20/25-C50/60 |
| Мин. расстояние от края (Сжатый бетон), мм | 80 |
| Мин. межосевое расстояние (Сжатый бетон), мм | 50 |
| Допустимое срезывающее усилие (Сжатый бетон), кН | 6.1 |
| Допустимое растягивающее усилие (Сжатый бетон), kH | 6.1 |
| Файлы | https://1001krep.ru/f/fbn_ii_fischer_anker.pdf; https://1001krep.ru/f/fbn-2.pdf |
