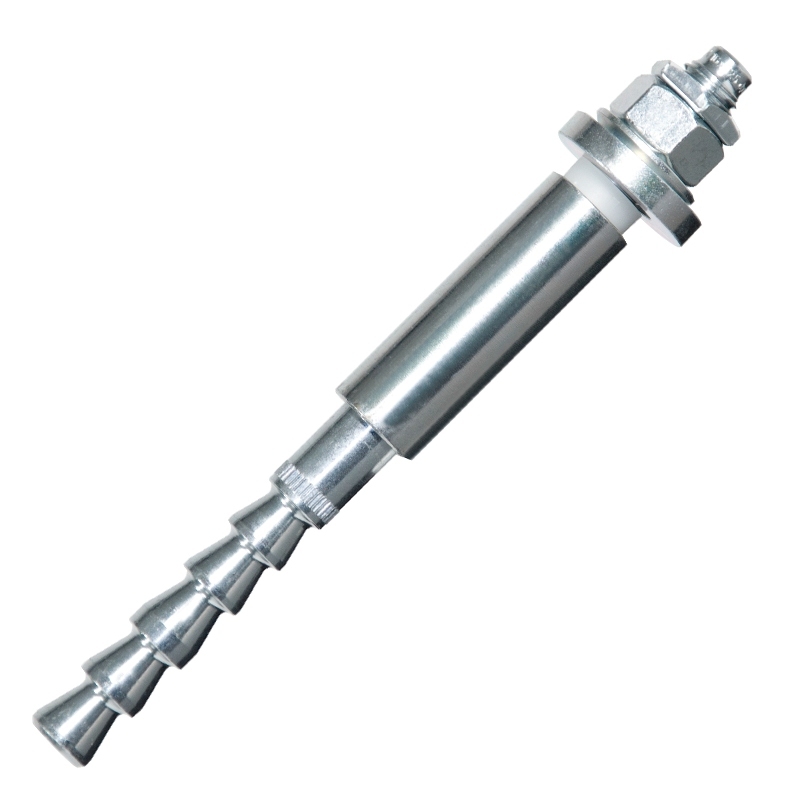

FHB-A dyn V 8.8 Шпилька анкерная fischer для динамических нагрузок оц. сталь, M16x125/50 мм (арт. 92040)
- Estimated Delivery : Up to 4 business days
- Free Shipping & Returns : On all orders over $200
Свойства и преимущества
- Во время процесса монтажа инъекционный состав FIS HB заполняет кольцевой зазор в закрепляемом изделии и обеспечивает оптимальное распределение нагрузки. Это позволяет системе поглощать динамиче- ские переменные нагрузки.
- Коническая форма анкера FHB-A dyn обеспечивает контролируемый распор под действием динамических нагрузок, что позволяет использовать данную систему в растянутом бетоне.
- Кроме того, анкер FHB-A dyn изготавливается из высококоррозионн- стойкой стали. Это делает систему пригодной для использования в агрессивной атмосфере, например, в туннелях.
- Высокоэффективная динамическая анкерная система может выдерживать еще более высокие срезающие нагрузки благодаря использованию версии анкера FHB-A dyn V и, следовательно, обеспечивать более высокий уровень надежности крепления
Функционирование
- Данная инъекционная система пригодна для растянутого бетона, она состоит из высокоэффективного динамического анкера FHB-A dyn и инъекционного состава FIS HB.
- Анкер FHB dyn одобрен для предварительного и сквозного монтажа.
- Выпрессовка состава обеспечивает смешивание двух компонентов и их активирование в статическом миксере.
- Раствор связывает всю поверхность анкера со стенками отверстия и герметизирует отверстие.
- Центрирующая втулка обеспечивает центровку анкера в закрепляемом изделии и, следовательно, безопасное восприятие прилагаемой нагрузки.
- Контргайка предотвращает ослабление основной крепежной гайки.
Монтаж
| Технические характеристики | Технические данные Нагрузки Высокоэффективный динамический анкер FHB-A dyn Максимальные допускаемые нагрузки для одиночного анкера1) 6)в бетоне B25; соответствующем бетону C20/254) При проектировании необходимо учитывать положения Технического Допуска Z-21.3-1748. 1) Учитываются необходимые коэффициенты надежности. 2) Минимально возможные осевые расстояния соответствуют минимальным краевым расстояниям с одновременным снижением допускаемой нагрузки. 3) Данные действительны при растягивающей; срезающей и наклонной нагрузке под любым углом. Данные при совместном воздействии растягивающих сил; срезывающих сил; изгибающих моментов; а также при уменьшении краевых и осевых расстояний (при установке нескольких анкеров) приводятся в Техническом Допуске. 4) Глубина анкеровки относится к FIS A и FIS E (M6 — M12). 5) gvz и A4. Втулке FIS E; сталь 5.8 соответствует шпилька; сталь A4-70. 6) Данные нагрузки действительны при монтаже в сухом и влажном кирпиче с температурой основания до +50°C (кратковременно до +80°C) и при условии очистки просверленного отверстия в соответствии с Техническим Допуском. |
|---|---|
| Код товара | 92040 |
| Модель | FHB-A dyn 16×125/50 V |
| Материал | оц. сталь 8.8 |
| Вес нетто шт./кг | 0;52899 |
| Тип основания | бетон; камень |
| Страна бренда | Германия |
| Страна производства | Германия |
| Цена за | По запросу |
| Размер гайки под ключ | SW24 |
| Диаметр отвер., мм | 18 |
| Резьба | M16 |
| Глубина анкер., мм | 130 |
| Глубина отверстия, мм | 100 |
| Толщина прикрепляемого материала (Полезная длина, мм) | 50 |
| Длина, мм | 125 |
| Класс прочности | 8.8 |
| Покрытие | цинковое 8 мкм |
| Видео | |
| Файлы | https://1001krep.ru/f/fhb-dyn.pdf; https://www.youtube.com/watch?v=nmGQ5enIep0 |
