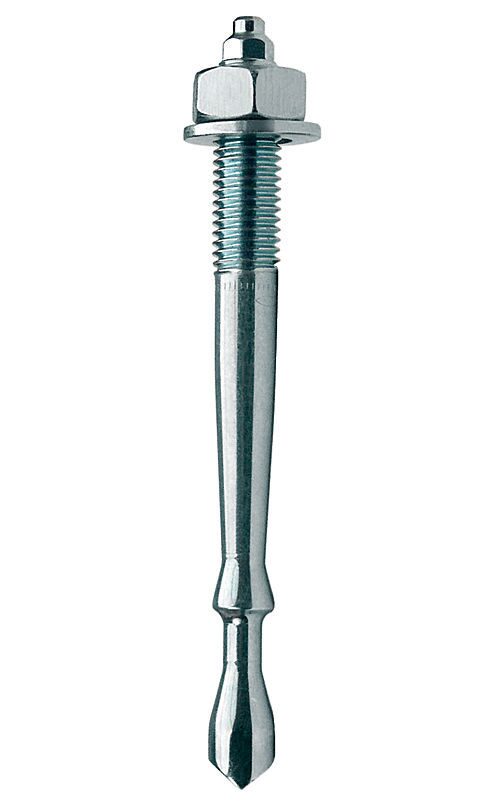

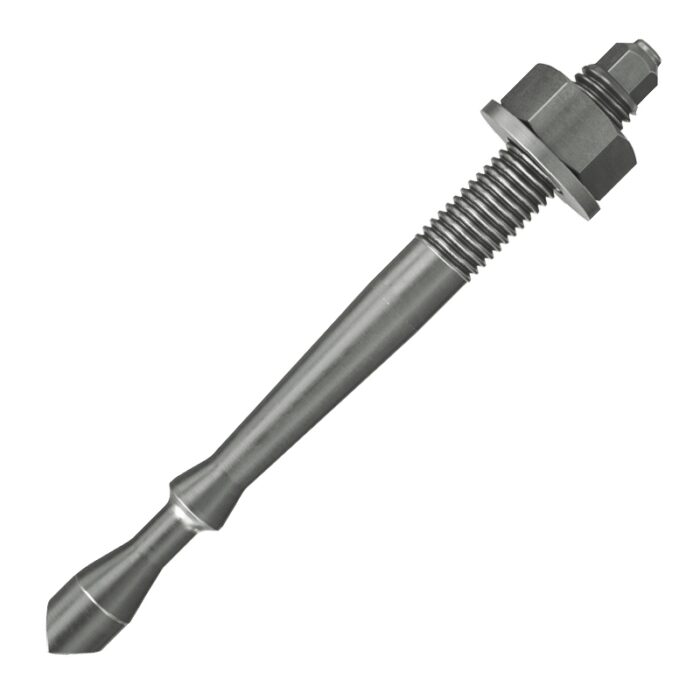

FHB II-A S A4 Анкерная шпилька fischer короткая нерж. сталь, M16x95/60 мм (арт. 97642)

Технические данные Нагрузки Высокоэффективный химический анкер FHB II Максимальные допускаемые нагрузки для одиночного анкера1) 5) 6) в бетоне C20/254) При проектировании необходимо учитывать положения Технического Допуска ETA — 05/0164 1) Учитываются коэффициенты надежности по материалу; а также коэффициент надежности по нагрузке γ L = 1;4. Одиночный анкер — это анкер; с осевым расстоянием s ≥ 3 x hef и краевым расстоянием c ≥ 1;5 x hef. Точные данные приводятся в Техническом Допуске. 2) Наличие минимальных осевых расстояний и соответствующих им краевых расстояний приводит к снижению допускаемой нагрузки. 3) Данные при комбинированном действии растягивающих и сдвигающих нагрузок; изгибающих моментов; а также при уменьшении краевых и осевых расстояний(при установке нескольких анкеров) приводятся в Техническом Допуске. 4) При более высоких классах прочности бетона до C50/60 допускаемые нагрузки могут быть увеличены. 5) Распространяется на инъекционный состав FIS HB. При использовании химической капсулы FHP II-P или FHP II-PF см. Технический Допуск. 6) Данные нагрузки действительны при монтаже в сухом и влажном бетоне с температурой эксплуатации основания до +50 °C (кратковременно до +80 °C) и при условии очистки просверленного отверстия в соответствии с Техническим Допуском. Высокоэффективный химический анкер FHB II A4 Максимальные допускаемые нагрузки для одиночного анкера1) 5) 6) в бетоне C20/254) При проектировании необходимо учитывать положения Технического Допуска ETA — 05/0164 1) Учитываются коэффициенты надежности по материалу; а также коэффициент надежности по нагрузке γ L = 1;4. Одиночный анкер — это анкер; с осевым расстоянием s ≥ 3 x hef и краевым расстоянием c ≥ 1;5 x hef. Точные данные приводятся в Техническом Допуске. 2) Наличие минимальных осевых расстояний и соответствующих им краевых расстояний приводит к снижению допускаемой нагрузки. 3) Данные при комбинированном действии растягивающих и сдвигающих нагрузок; изгибающих моментов; а также при уменьшении краевых и осевых расстояний(при установке нескольких анкеров) приводятся в Техническом Допуске. 4) При более высоких классах прочности бетона до C50/60 допускаемые нагрузки могут быть увеличены. 5) Распространяется на инъекционный состав FIS HB. При использовании химической капсулы FHP II-P или FHP II-PF см. Технический Допуск. 6) Данные нагрузки действительны при монтаже в сухом и влажном бетоне с температурой эксплуатации основания до +50 °C (кратковременно до +80 °C) и при условии очистки просверленного отверстия в соответствии с Техническим Допуском. Высокоэффективный химический анкер FHB II C Максимальные допускаемые нагрузки для одиночного анкера 1) 5) 6) в бетоне C20/254) При проектировании необходимо учитывать положения Технического Допуска ETA — 05/0164 1) Учитываются коэффициенты надежности по материалу; а также коэффициент надежности по нагрузке γ L = 1;4. Одиночный анкер — это анкер; с осевым расстоянием s ≥ 3 x hef и краевым расстоянием c ≥ 1;5 x hef. Точные данные приводятся в Техническом Допуске. 2) Наличие минимальных осевых расстояний и соответствующих им краевых расстояний приводит к снижению допускаемой нагрузки. 3) Данные при комбинированном действии растягивающих и сдвигающих нагрузок; изгибающих моментов; а также при уменьшении краевых и осевых расстояний(при установке нескольких анкеров) приводятся в Техническом Допуске. 4) При более высоких классах прочности бетона до C50/60 допускаемые нагрузки могут быть увеличены. 5) Распространяется на инъекционный состав FIS HB. При использовании химической капсулы FHP II-P или FHP II-PF см. Технический Допуск. 6) Данные нагрузки действительны при монтаже в сухом и влажном бетоне с температурой эксплуатации основания до +50 °C (кратковременно до +80 °C) и при условии очистки просверленного отверстия в соответствии с Техническим Допуском.
