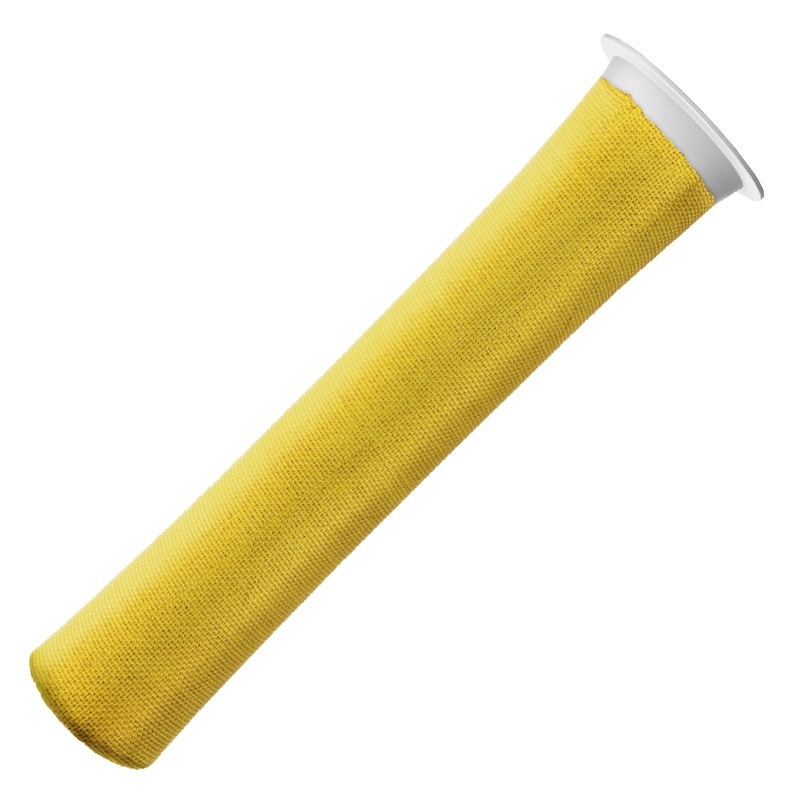

FIS H N Сетчатая гильза пластиковая fischer для пустотелых оснований, M12 20х90 мм (арт. 50474)
- Estimated Delivery : Up to 4 business days
- Free Shipping & Returns : On all orders over $200
Свойства и преимущества
- Сетчатая структура гильзы FIS H N адаптирована для инъекционных составов FIS V, FIS VS или FIS VW и обеспечивает экономное использование состава.
- Различные диаметры анкерной гильзы позволяют использовать резьбовые шпильки различного диаметра.
- Форма и размеры сетчатых гильз позволяют перекрывать ненесущие слои на основании, обеспечивая простой и удобный монтаж.
Функционирование
- Систему можно использовать с одним из следующих инъекционных составов: FIS V, FIS VS, FIS VW или FISP. Состав FIS VT также можно использовать, но он не имеет технических допусков.
- Данная система пригодна для предварительного монтажа в сочетании с сетчатыми гильзами FIS H N, резьбовыми шпильками FIS A или анкерами с внутренней резьбой FIS E.
- Сетчатую гильзу вставляют в просверленное отверстие и подают инъекционный состав от основания анкерной гильзы.
- Ввертывание резьбовой шпильки заставляет состав выступать через сетчатую структуру гильзы, что приводит к надежному сцеплению с основным материалом. Нагрузка воспринимается образованным внутренним упором.
| Технические характеристики | Технические данные Нагрузки Инъекционные системы FIS V; FIS VS и FIS VW с резьбовой шпилькой FIS A и сетчатой гильзой FIS H N. Максимальные допускаемые нагрузки для одиночного анкера в кирпичной кладке из пустотелого кирпича при предварительном монтаже. При проектировании необходимо учитывать положения Технического Допуска ETA 10/0383. Инъекционные системы FIS V; FIS VS и FIS VW с резьбовой шпилькой FIS A анкером с внутренней резьбой FIS E и анкерной гильзой FIS H N. Максимальные допускаемые нагрузки для одиночного анкера в кирпичной кладке из пустотелого кирпича при предварительном монтаже. При проектировании необходимо учитывать положения Технического Допуска Z-21.3-1824. 1) Учитываются необходимые коэффициенты надежности. 2) Минимально возможные осевые расстояния соответствуют минимальным краевым расстояниям с одновременным снижением допускаемой нагрузки. 3) Данные действительны при растягивающей; срезающей и наклонной нагрузке под любым углом. Данные при совместном воздействии растягивающих сил; срезывающих сил; изгибающих моментов; а также при уменьшении краевых и осевых расстояний (при установке нескольких анкеров) приводятся в техническом допуске. 4) Глубина анкеровки относится к FIS A и FIS E (M6 — M12). 5) gvz и A4. Втулке FIS E; сталь 5.8 соответствует шпилька; сталь A4-70. 6) Данные нагрузки действительны при монтаже в сухом и влажном кирпиче с температурой основания до +50 °C (кратковременно до +80°C) и при условии очистки просверленного отверстия в соответствии с Техническим Допуском. 7) Данные величины распространяются только безударное сверление. Толщина наружной перегородки кирпича KSL должна составлять не менее 30 мм. 8) Для шпилек M8 и M10 максимально допустимая нагрузка составляет 1;3кН. |
|---|---|
| Код товара | 50474 |
| Модель | FIS H 20×85 N |
| Материал | ткань/пластик |
| Вес нетто шт./кг | 0;0081 |
| Тип основания | бетон; блоки; керамзитобетон; кирпич |
| Страна бренда | Германия |
| Страна производства | Евросоюз |
| Назначение | для более надежного монтажа анкерных соединений в пустотелых материалах |
| Цена за | шт. |
| Диаметр отвер., мм | 20 |
| Резьба | M12 |
| Глубина анкер., мм | 85 |
| Шпилька, мм | 12/M12 |
| Расход раствора на одну гильзу (в ед. шкалы) | 19 |
| Мин. глубина отв., мм | 95 |
| Файлы | https://1001krep.ru/f/setchataya_gilza_fischer_fis_h_k_1001krep.pdf |
