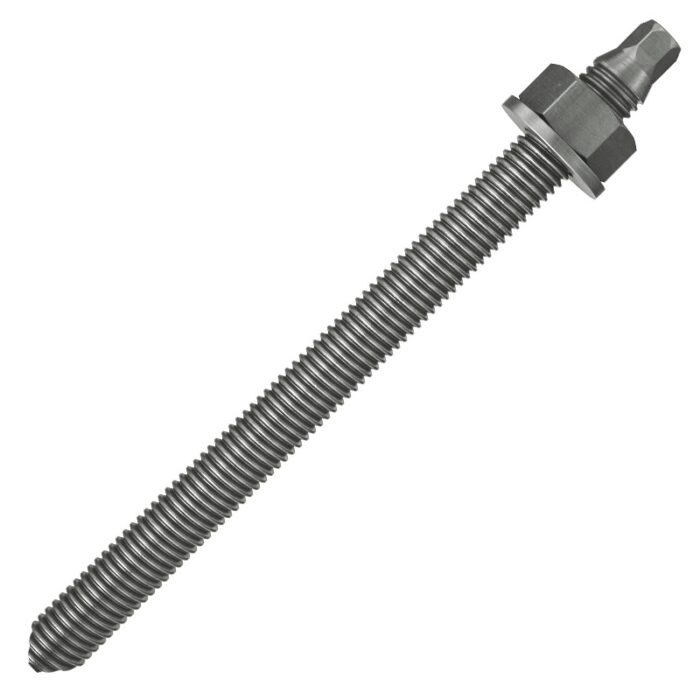

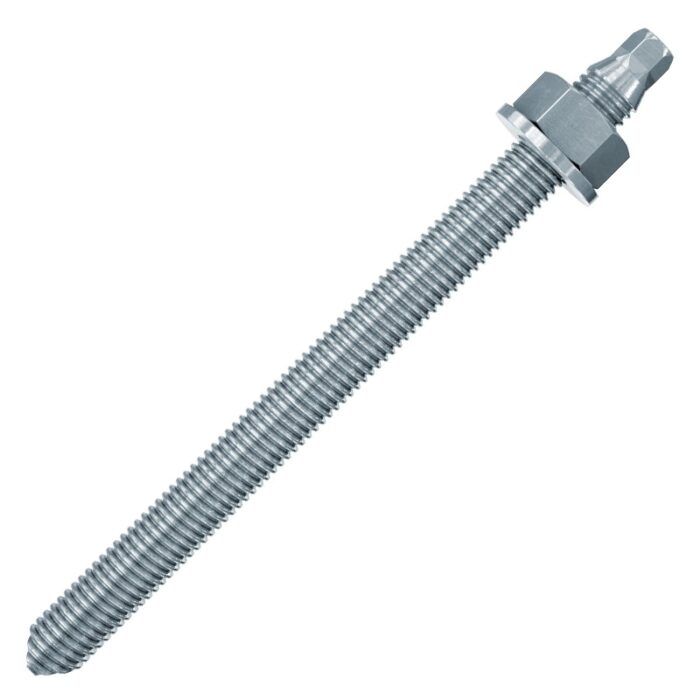

RG M A4 Шпилька анкерная fischer для бетона нерж. сталь, M20x350 мм (арт. 95706)

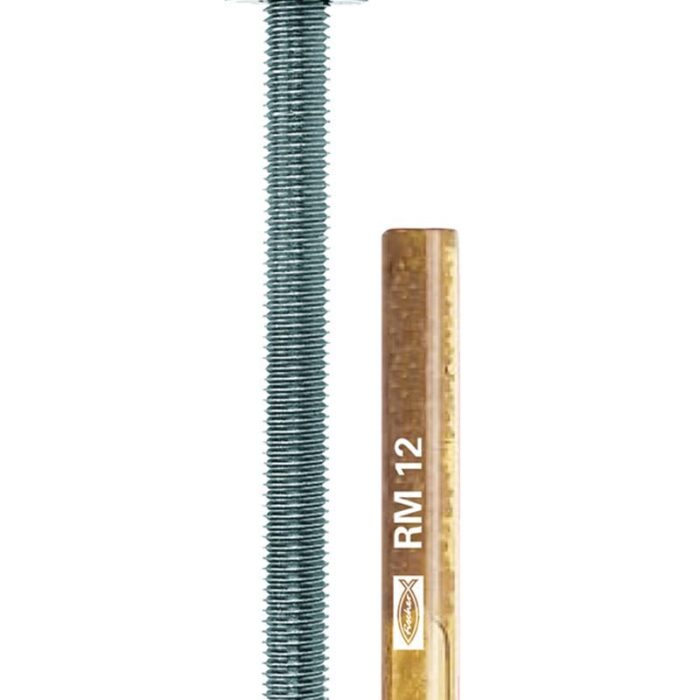

Технические данные Нагрузки Химический анкер R с резьбовой шпилькой RG M (класс прочности 5.8)Максимальные допускаемые нагрузки для одиночного анкера 1) 6) в бетоне C20/254)При проектировании необходимо учитывать положения Технического Допуска ETA — 08/0010. 1) Учитываются коэффициенты надежности по материалу; а также коэффициент надежности по нагрузке γ L = 1;4. Одиночный анкер — это анкер; с осевым расстоянием s ≥ 3 x hef и краевым расстоянием c ≥ 1;5 xhef. Точные данные приводятся в Техническом Допуске.2) Наличие минимальных осевых расстояний и соответствующих им краевых расстояний приводит к снижению допускаемой нагрузки.3) Данные при комбинированном действии растягивающих и сдвигающих нагрузок; изгибающих моментов; а также при уменьшении краевых и осевых расстояний(при установке нескольких анкеров) приводятся в Техническом Допуске. 4) При более высоких классах прочности бетона до C50/60 допускаемые нагрузки могут быть увеличены.5) Распространяется на инъекционный состав FIS HB. При использовании химической капсулы FHP II-P или FHP II-PF см. Технический Допуск.6) Данные нагрузки действительны при монтаже в сухом и влажном бетоне с температурой эксплуатации основания до +50 °C (кратковременно до +80 °C) и при условии очистки просверленного отверстия в соответствии с Техническим Допуском. Химический анкер R с резьбовой шпилькой RG M A4 (сталь A4-70)Максимальные допускаемые нагрузки для одиночного анкера 1) 6) в бетоне C20/254)При проектировании необходимо учитывать положения Технического Допуска ETA — 08/0010. 1) Учитываются коэффициенты надежности по материалу; а также коэффициент надежности по нагрузке γ L = 1;4. Одиночный анкер — это анкер; с осевым расстоянием s ≥ 3 x hef и краевым расстоянием c ≥ 1;5 xhef. Точные данные приводятся в Техническом Допуске.2) Наличие минимальных осевых расстояний и соответствующих им краевых расстояний приводит к снижению допускаемой нагрузки.3) Данные при комбинированном действии растягивающих и сдвигающих нагрузок; изгибающих моментов; а также при уменьшении краевых и осевых расстояний(при установке нескольких анкеров) приводятся в Техническом Допуске. 4) При более высоких классах прочности бетона до C50/60 допускаемые нагрузки могут быть увеличены.5) Распространяется на инъекционный состав FIS HB. При использовании химической капсулы FHP II-P или FHP II-PF см. Технический Допуск.6) Данные нагрузки действительны при монтаже в сухом и влажном бетоне с температурой эксплуатации основания до +50 °C (кратковременно до +80 °C) и при условии очистки просверленного отверстия в соответствии с Техническим Допуском. Химический анкер R с резьбовой шпилькой RG M C (сталь 1.4529)Максимальные допускаемые нагрузки для одиночного анкера 1) 6) в бетоне C20/254)При проектировании необходимо учитывать положения Технического Допуска ETA — 08/0010. 1) Учитываются коэффициенты надежности по материалу; а также коэффициент надежности по нагрузке γ L = 1;4. Одиночный анкер — это анкер; с осевым расстоянием s ≥ 3 x hef и краевым расстоянием c ≥ 1;5 xhef. Точные данные приводятся в Техническом Допуске.2) Наличие минимальных осевых расстояний и соответствующих им краевых расстояний приводит к снижению допускаемой нагрузки.3) Данные при комбинированном действии растягивающих и сдвигающих нагрузок; изгибающих моментов; а также при уменьшении краевых и осевых расстояний(при установке нескольких анкеров) приводятся в Техническом Допуске. 4) При более высоких классах прочности бетона до C50/60 допускаемые нагрузки могут быть увеличены.5) Распространяется на инъекционный состав FIS HB. При использовании химической капсулы FHP II-P или FHP II-PF см. Технический Допуск.6) Данные нагрузки действительны при монтаже в сухом и влажном бетоне с температурой эксплуатации основания до +50 °C (кратковременно до +80 °C) и при условии очистки просверленного отверстия в соответствии с Техническим Допуском.
