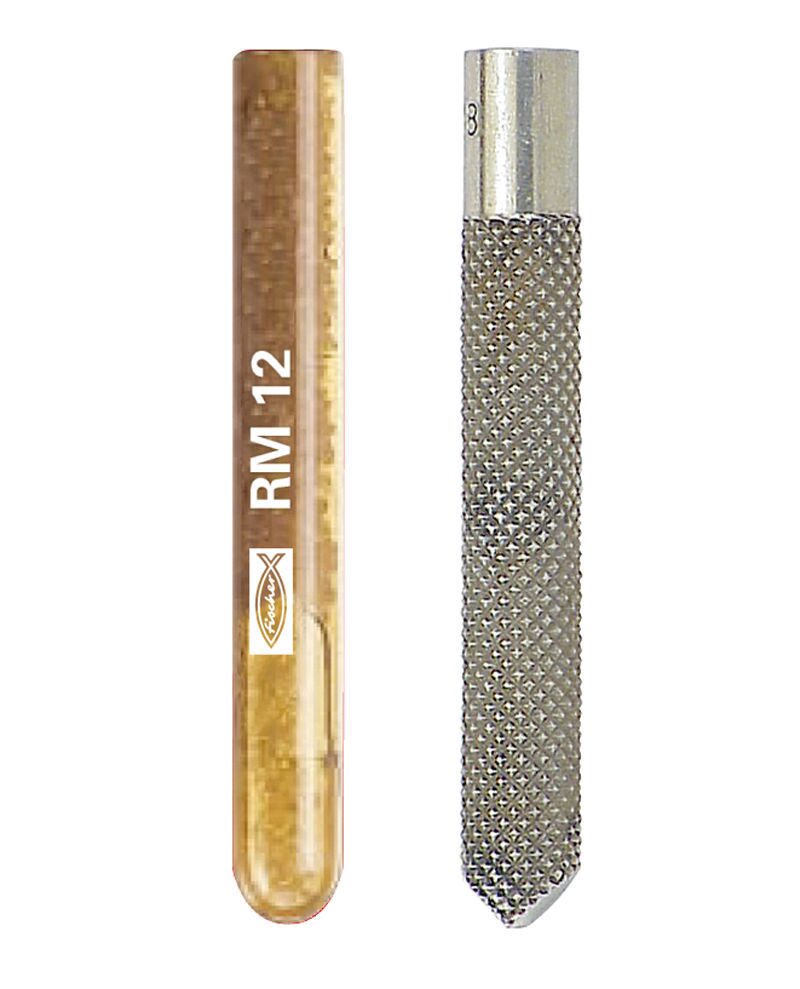

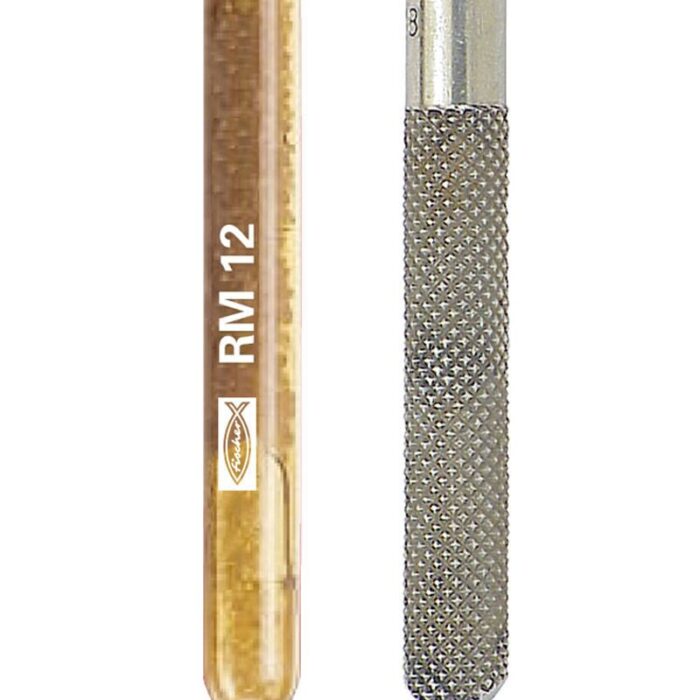

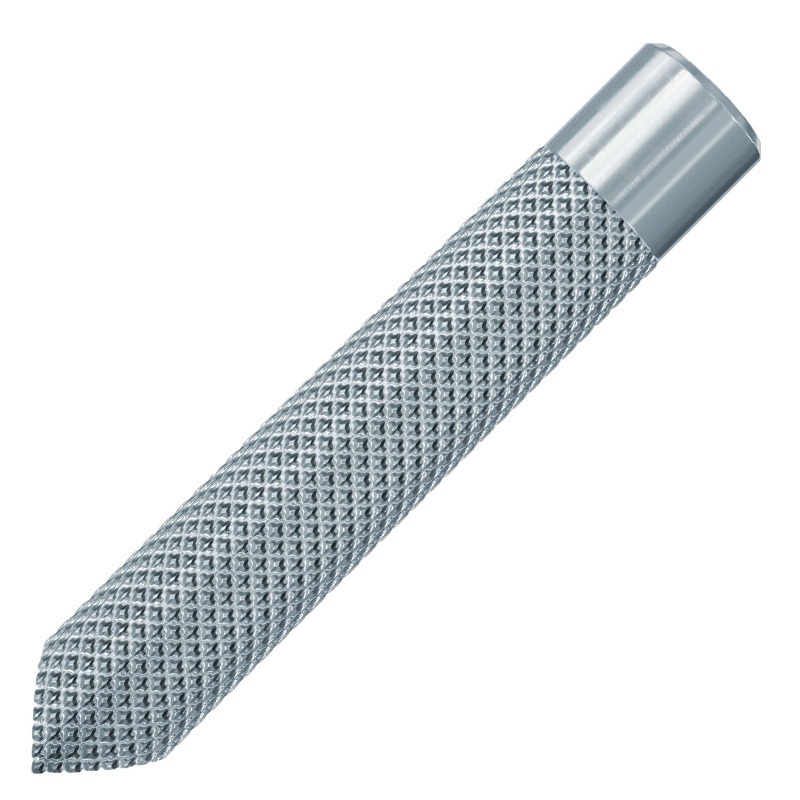

RG MI 5.8 Анкер-гильза fischer с внутренней резьбой оц. сталь, M16 22х160 мм (арт. 50563)

Технические данные Нагрузки Химический анкер R с анкером с внутренней резьбой RG MI (класс прочности болта 8.8) Максимальные допускаемые нагрузки для одиночного анкера 1) 6) в бетоне C20/254) При проектировании необходимо учитывать положения Технического Допуска ETA — 08/0010. 1) Учитываются коэффициенты надежности по материалу; а также коэффициент надежности по нагрузке γ L = 1;4. Одиночный анкер — это анкер; с осевым расстоянием s ≥ 3 x hef и краевым расстоянием c ≥ 1;5 xhef. Точные данные приводятся в Техническом Допуске. 2) Наличие минимальных осевых расстояний и соответствующих им краевых расстояний приводит к снижению допускаемой нагрузки. 3) Данные при комбинированном действии растягивающих и сдвигающих нагрузок; изгибающих моментов; а также при уменьшении краевых и осевых расстояний(при установке нескольких анкеров) приводятся в Техническом Допуске. 4) При более высоких классах прочности бетона до C50/60 допускаемые нагрузки могут быть увеличены. 5) Распространяется на инъекционный состав FIS HB. При использовании химической капсулы FHP II-P или FHP II-PF см. Технический Допуск. 6) Данные нагрузки действительны при монтаже в сухом и влажном бетоне с температурой эксплуатации основания до +50°C (кратковременно до +80 °C) и при условии очистки просверленного отверстия в соответствии с Техническим Допуском. Химический анкер R с анкером с внутренней резьбой RG MI (с болтом из стали А4-70) Максимальные допускаемые нагрузки для одиночного анкера 1) 6) в бетоне C20/254) При проектировании необходимо учитывать положения Технического Допуска ETA — 08/0010. 1) Учитываются коэффициенты надежности по материалу; а также коэффициент надежности по нагрузке γ L = 1;4. Одиночный анкер — это анкер; с осевым расстоянием s ≥ 3 x hef и краевым расстоянием c ≥ 1;5 xhef. Точные данные приводятся в Техническом Допуске. 2) Наличие минимальных осевых расстояний и соответствующих им краевых расстояний приводит к снижению допускаемой нагрузки. 3) Данные при комбинированном действии растягивающих и сдвигающих нагрузок; изгибающих моментов; а также при уменьшении краевых и осевых расстояний(при установке нескольких анкеров) приводятся в Техническом Допуске. 4) При более высоких классах прочности бетона до C50/60 допускаемые нагрузки могут быть увеличены. 5) Распространяется на инъекционный состав FIS HB. При использовании химической капсулы FHP II-P или FHP II-PF см. Технический Допуск. 6) Данные нагрузки действительны при монтаже в сухом и влажном бетоне с температурой эксплуатации основания до +50 °C (кратковременно до +80 °C) и при условии очистки просверленного отверстия в соответствии с Техническим Допуском.
