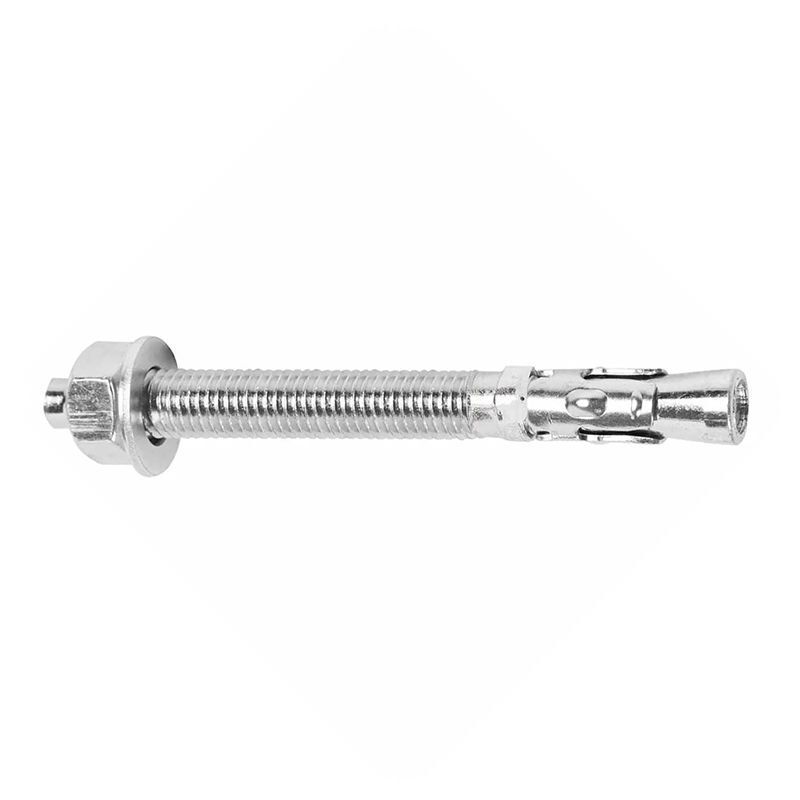

S-KAC Клиновой анкер Sormat c регулируемым моментом затяжки оц. сталь, M8x75/10 мм (арт. 9640007202)
- Estimated Delivery : Up to 4 business days
- Free Shipping & Returns : On all orders over $200
Свойства и преимущества
- Клиновой анкер Sormat S-KAС является максимально надежным выбором при организации точки крепления под высокие нагрузки в бетоне при монтаже несущих, самонесущих и подвесных конструкций.
- Механический распорный анкер Sormat S-KAС обеспечивает простую установку и безопасный монтаж, благодаря надежной конструкции, высококачественным материалам и технологиям изготовления компонентов.
- Холодноштампованная распорная гильза создает фрикционный упор при затягивании гайки, достаточный для восприятия высоких вытягивающих нагрузок.
- Шпилька с резьбовой накаткой из углеродистой стали класса прочности 6.8 придает крепежному элементу высокую устойчивость на растяжение.
- Гальваническая оцинковка анкера определяет коррозионную устойчивость изделия в условиях неагрессивной среды.
Монтаж
1. Просверлите отверстие в соответствии с таблицей, приведенной выше
2-3. Очистите отверстие с помощью металлической щетки или насоса
4. Забейте анкер
5. Затяните гайку, используя необходимый момент затяжки.
| Технические характеристики | Информация о продукте * Не входит в ETA Дополнительный ассортимент * Не входит в ETA Нагрузки 1) Нагрузки даны с учетом коэффициента безопасности по сопротивлению согласно одобрениям и по коэффициенту безопасности по действию исходя из γF= 1.4. Нагрузки действительны при расстоянии между прутками арматуры s ≥ 15 см; или s ≥ 10 см; если диаметр арматуры ds ≤ 10 мм. 2) Бетон считается ненапряженным при внутреннем напряжении σL + σR ≤ 0. При отсутствии точных данных можно принять σR = 3 Н/мм2 (σL включает напряжение в бетоне вследствие внешних нагрузок; а также силы; действующие на анкер; σR включает напряжение возникшее при усадке или ползучести бетона; а также при смещении опорных стоек или смене температуры). 3) Допустимые нагрузки в напряженном бетоне см. на http://www.sormat.com или в RUS техническом руководстве. 4) Нагрузка на срез рассчитана без учета краевых расстояний. Для срезающих нагрузок при расстоянии ближе чем (c ≤ 10 x hef); разрушение бетона по кромке рассчитывается по ETAG; приложение С; метод расчетов А. 5) Не входит в ЕТА. Данные являются рекомендациями производителя. |
|---|---|
| Код товара | 9640007202 |
| Модель | S-KAC M8х75/10 |
| Материал | оц. сталь |
| Тип основания | бетон; камень |
| Страна бренда | Финляндия |
| Страна производства | Финляндия |
| Назначение | для крепления строительных материалов; изделий и оборудования к наружным и внутренним конструкциям зданий и сооружений различного назначения |
| Цена за | шт. |
| Размер гайки под ключ | SW13 |
| Резьба | M8 |
| Глубина отверстия, мм | 63 |
| Толщина прикрепляемого материала (Полезная длина, мм) | 10 |
| Длина, мм | 75 |
| Класс прочности | шпилька — 6.8; C1035; гайка DIN 934 — 8.0; распорная гильза — стальная лента холодной штамповки; EN 10130; C1020-C1045 |
| Покрытие | оцинковка электролитическая; толщиной не менее 10 мкм |
| Способ крепления | предварительный и сквозной монтаж |
| Момент затяжки при монтаже, Нм | 15 |
| Диаметр, мм | 8 |
| Отверстие в прикрепляемом материале, мм | 9 |
| Диаметр просверленного отверстия, мм | 8.45 |
| Марка бетона | от В25(С20/25) до В60(С50/60) |
| Допустимые нагрузки (Срез/Вырыв) | 3.7/4.4 |
| Эффективная глубина анкеровки (Hef), мм | 43 |
| Осевое расстояние между анкерами, мм | 50 |
| Расстояние от края до анкера, мм | 50 |
| Минимальная толщина базового материала, мм | 100 |
| Тип шайбы | DIN 125 |
| Файлы | https://1001krep.ru/f/pdf-versiya_anker_klinovoj_sormat_s-kac_1001krep.pdf |
