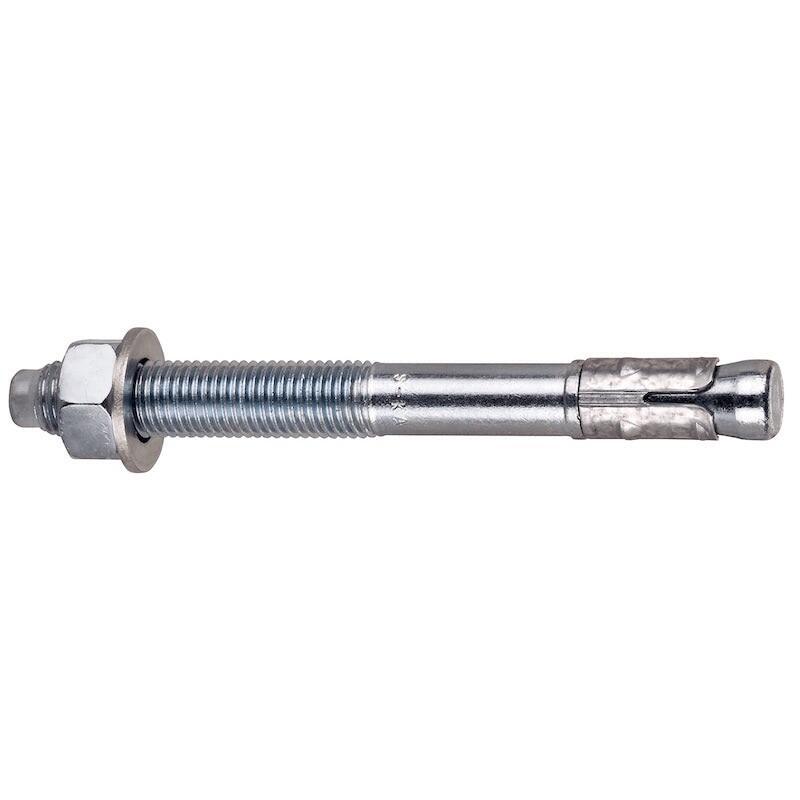

S-KAC MG Клиновой анкер Sormat c регулируемым моментом затяжки оц. сталь с магнием, M10x85/10 мм (арт. 9640007308)
- Estimated Delivery : Up to 4 business days
- Free Shipping & Returns : On all orders over $200
Свойства и преимущества

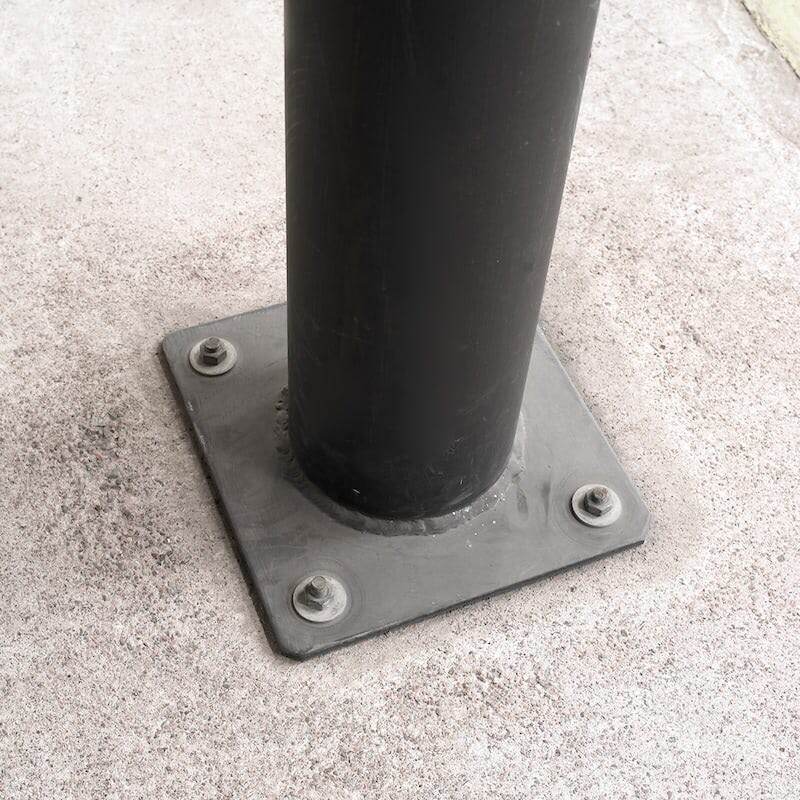

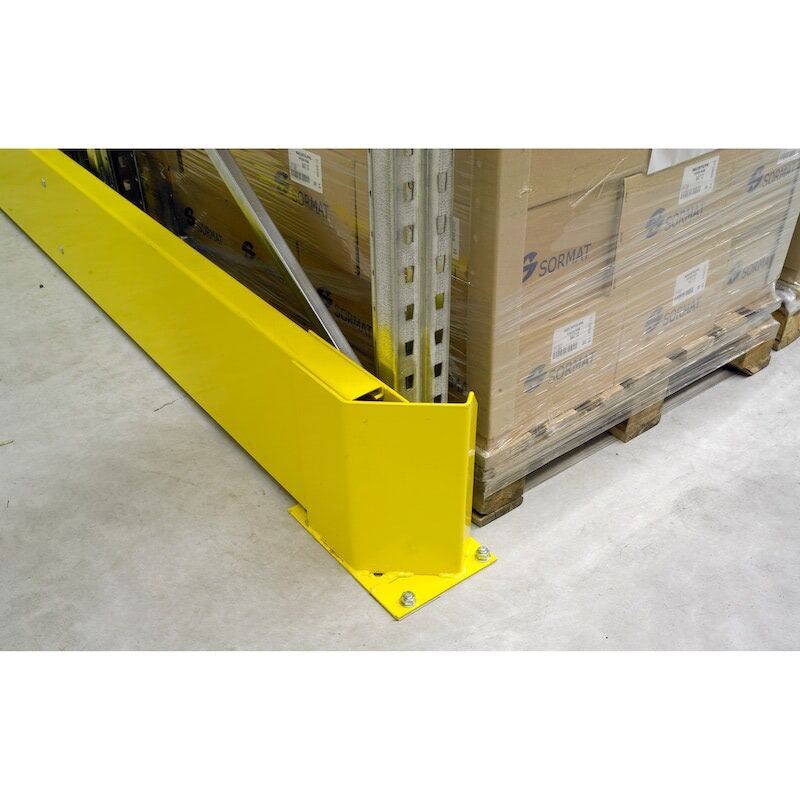

- Анкер клиновой Sormat S-KAС MG представляет собой оптимальное решение для создания точки крепления под высокие нагрузки в твердом бетоне при монтаже несущих, самонесущих и подвесных конструкций.
- Механический анкер Sormat S-KAС MG с внешней резьбой обеспечивает простоту и безопасность монтажа, благодаря надежной конструкции, высококачественным материалам и технологиям изготовления компонентов.
- Трехлепестковая распорная гильза создает фрикционный упор, при затягивании гайки, способный выдерживать высокие нагрузки.
- Резьбовой стержень анкера изготовлен из углеродистой стали класса прочности 6.8, что придает изделию высокую устойчивость на растяжение.
- Механическая оцинковка MG определяет высокие прочностные характеристики и коррозионную устойчивость защитного слоя.
Цинк-магний является оптимальным антикоррозийным покрытием для стали. Эта защита основана на действии двух важных механизмов: катодной защиты и барьерного эффекта. Катодная защита, которая обеспечивается цинк-магнием, сравнима с обычным цинковым покрытием. Но цинко-магниево-алюминевый сплав дополнительно создает плотный оксидный барьерный слой, который защищает поверхность от коррозии.
Монтаж
1. Просверлите отверстие в соответствии с таблицей, приведенной выше
2-3. Очистите отверстие с помощью металлической щетки или насоса
4. Забейте анкер
5. Затяните гайку, используя необходимый момент затяжки.

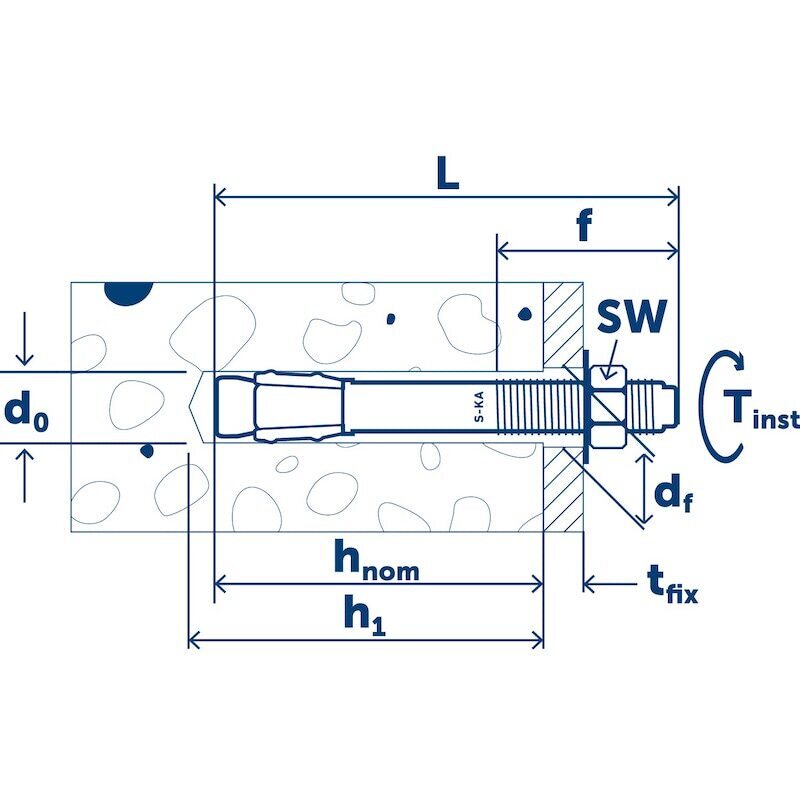

| Технические характеристики | Информация о продукте * Не входит в ETA Дополнительный ассортимент * Не входит в ETA Нагрузки 1) Нагрузки даны с учетом коэффициента безопасности по сопротивлению согласно одобрениям и по коэффициенту безопасности по действию исходя из γF= 1.4. Нагрузки действительны при расстоянии между прутками арматуры s ≥ 15 см; или s ≥ 10 см; если диаметр арматуры ds ≤ 10 мм. 2) Бетон считается ненапряженным при внутреннем напряжении σL + σR ≤ 0. При отсутствии точных данных можно принять σR = 3 Н/мм2 (σL включает напряжение в бетоне вследствие внешних нагрузок; а также силы; действующие на анкер; σR включает напряжение возникшее при усадке или ползучести бетона; а также при смещении опорных стоек или смене температуры). 3) Допустимые нагрузки в напряженном бетоне см. на http://www.sormat.com или в RUS техническом руководстве. 4) Нагрузка на срез рассчитана без учета краевых расстояний. Для срезающих нагрузок при расстоянии ближе чем (c ≤ 10 x hef); разрушение бетона по кромке рассчитывается по ETAG; приложение С; метод расчетов А. 5) Не входит в ЕТА. Данные являются рекомендациями производителя. |
|---|---|
| Код товара | 9640007308 |
| Модель | S-KAC 10/10х85 MG |
| Материал | оц. сталь |
| Тип основания | бетон; камень |
| Страна бренда | Финляндия |
| Страна производства | Финляндия |
| Назначение | для крепления строительных материалов; изделий и оборудования к наружным и внутренним конструкциям зданий и сооружений различного назначения |
| Цена за | шт. |
| Размер гайки под ключ | SW17 |
| Резьба | M10 |
| Глубина отверстия, мм | 69 |
| Толщина прикрепляемого материала (Полезная длина, мм) | 10 |
| Длина, мм | 85 |
| Класс прочности | шпилька — 6.8; C1035; гайка DIN 934 — 8.0; распорная гильза — стальная лента холодной штамповки; EN 10130; C1020-C1045 |
| Покрытие | механическое цинк-магниевое; толщиной не менее 40 мкм; по ISO 10683-2014 |
| Способ крепления | предварительный и сквозной монтаж |
| Момент затяжки при монтаже, Нм | 30 |
| Диаметр, мм | 10 |
| Отверстие в прикрепляемом материале, мм | 12 |
| Диаметр просверленного отверстия, мм | 10.45 |
| Марка бетона | от В25(С20/25) до В60(С50/60) |
| Допустимые нагрузки (Срез/Вырыв) | 6.2/6.2 |
| Эффективная глубина анкеровки (Hef), мм | 50 |
| Осевое расстояние между анкерами, мм | 100 |
| Расстояние от края до анкера, мм | 90 |
| Минимальная толщина базового материала, мм | 120 |
| Тип шайбы | DIN 125 |
| Файлы | https://1001krep.ru/f/pdf-versiya_anker_klinovoj_sormat_s-kac_1001krep.pdf |
