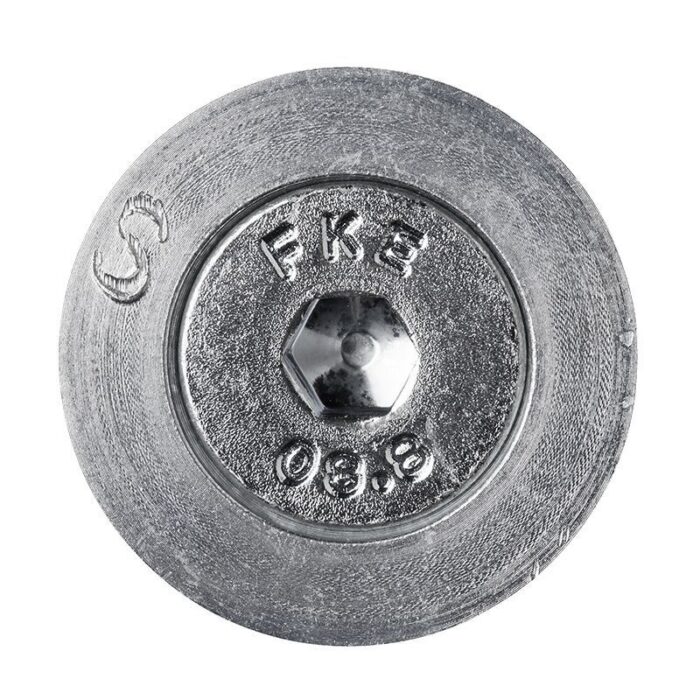

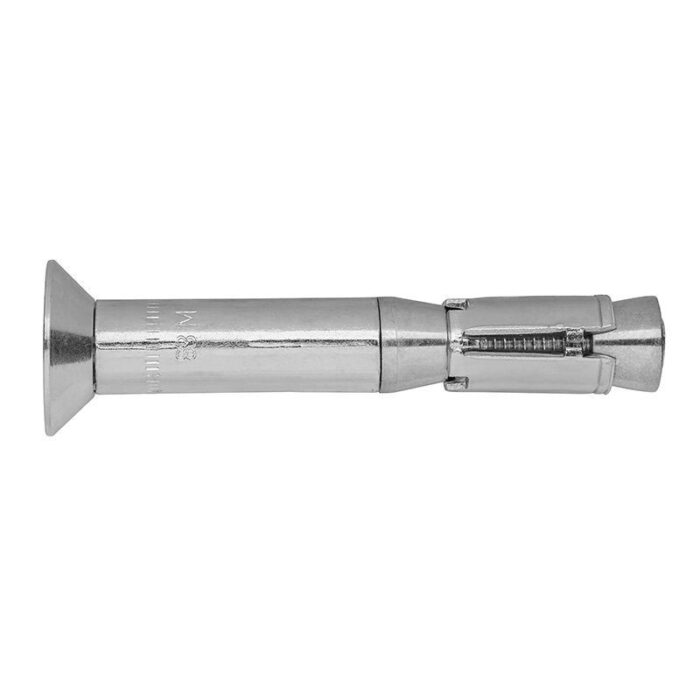

SK Анкер Sormat для высоких нагрузок оцинкованный, M8 12×75/10 мм (арт. 9652055410)

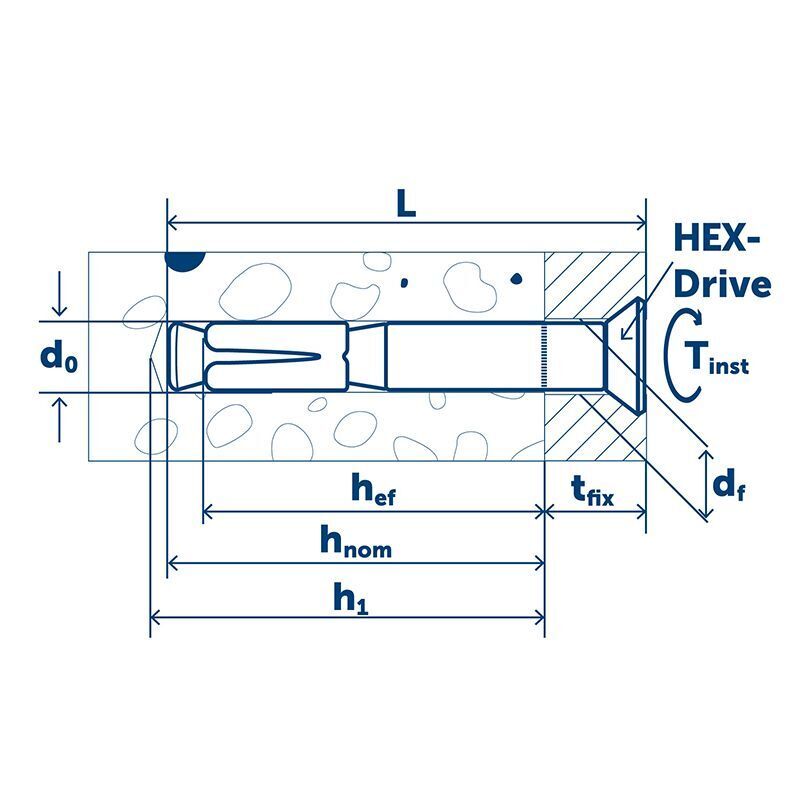

Информация о продукте Размер — Номинальный размер резьбы L — Длина крепежного элемента df — Диаметр отверстия в прикрепляемом материале SW — Размер гайки под ключ tfix — макс.толщина прикрепляемого элемента hef — эффективная глубина анкеровки h1 — Минимальная глубина сверления d0 — Диаметр сверла Tinst — момент затяжки 1) Нагрузки даны с учетом коэффициента безопасности по сопротивлению согласно одобрениям и по коэффициенту безопасности по действию исходя из γF= 1.4. Нагрузки действительны при расстоянии между прутками арматуры s ≥ 15 см; или s ≥ 10 см; если диаметр арматуры d s ≤ 10 мм. 2) При расстоянии между точками крепления и от края меньше разрешенного(scr;N / ccr;N) расчет производится по ETAG; приложение С; метод расчетов А. 3) Нагрузка на срез рассчитана без учета краевых расстояний. Для срезающих нагрузок при расстоянии ближе чем (c ≤ 10 x hef); разрушение бетона по кромке рассчитывается по ETAG; приложение С; метод расчетов А. 4) Бетон считается ненапряженным при внутреннем напряжении σL + σR ≤ 0. При отсутствии точных данных можно принять σR = 3 Н/мм2 (σL включает напряжение в бетоне вследствие внешних нагрузок; а также силы; действующие на анкер; σR включает напряжение возникшее при усадке или ползучести бетона; а также при смещении опорных стоек или смене температуры).
