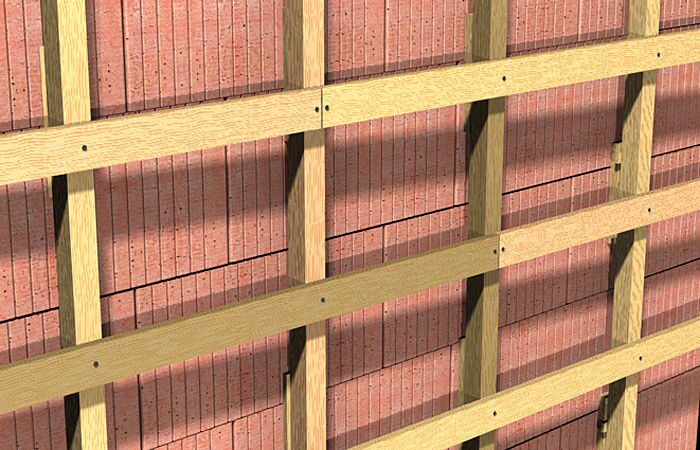

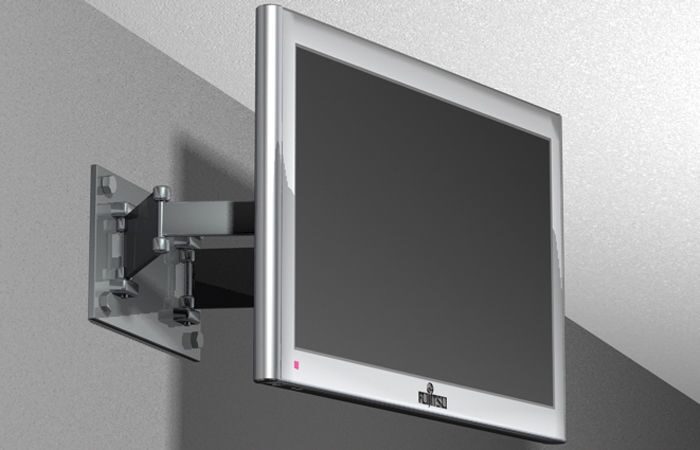

SXRL FUS Фасадный дюбель fischer с шурупом с шестигранной головкой и пресс-шайбой, 14×140 мм (арт. 530949)

Технические данные Нагрузки Фасадный дюбель SXR 4) Максимальные допускаемые нагрузки1) для одиночного анкера при групповом креплении фасадов в обычном бетоне C12/15 или B15. При проектировании необходимо учитывать положения Допуска Z-21.2-1862. 1) Учитываются коэффициенты запаса прочности; указанные в Допуске. 2) Минимально возможные межосевые расстояния соответствуют краевым расстояниям с одновременным снижением допустимой нагрузки. 3) Данные действительны при растягивающей нагрузке; поперечной нагрузке и наклонной нагрузке под любым углом. Ограничения при постоянно действующих растягивающих нагрузках указаны в Допуске. В условиях совместного действия продольных и поперечных нагрузок и изгибающих моментов используйте данные; указанные в Допуске; Таблица 4. 4) gvz и A4. При наружном применении оцинкованных шурупов должны быть приняты меры от проникновения влаги к ним. Фасадный дюбель SXR 4) Максимальные допускаемые нагрузки1) для одиночного анкера при групповом креплении ненесущих конструкций в обычном бетоне C12/15 или B15. При проектировании необходимо учитывать положения Допуска ETA — 07/0121. 1) Учитываются требуемые коэффициенты запаса прочности по сопротивлению материалов; как указано в Допуске; а также коэффициент запаса прочности по нагрузке L = 1;4. 2) Минимально возможные межосевые расстояния соответствуют расстоянию от края бетона C16/20 с одновременным снижением допустимой нагрузки. 3) Данные при совместном воздействии растягивающих сил; срезающих сил; изгибающих моментов; а также при уменьшении расстояния от края или межосевого расстояния (при установке нескольких анкеров) приводятся в Допуске. 4) gvz и А4 При наружном применении должны быть приняты меры от влаги. 5) Значения в скобках относятся к нержавеющей стали типа A4 с III классом коррозионностойкости; например; сталь A4. 6) Данные действительны при температуре основы до +50°C (кратковременно — до +80°C). При длительном воздействии температуры до 30°C возможны более высокие допустимые нагрузки. Фасадный дюбель SXR 4) Максимальные допускаемые нагрузки1) для одиночного анкера при групповом креплении фасадов в кирпичной кладке. При проектировании необходимо учитывать положения Допуска Z-21.2-1862. 1) Учитываются коэффициенты запаса прочности; указанные в Допуске. 2) Минимально допустимое межосевое расстояние без уменьшения допустимой нагрузки. В определенных случаях межосевое расстояние для пар анкеров может быть уменьшено до 100 мм с одновременным уменьшением допустимой нагрузки. 3) Данные действительны при растягивающей нагрузке; поперечной нагрузке и наклонной нагрузке под любым углом. Ограничения при постоянно действующих растягивающих нагрузках указаны в Допуске. В условиях совместного действия продольных и поперечных нагрузок и изгибающих моментов используйте данные; указанные в Допуске; Таблица 4. 4) gvz и A4. При наружном применении оцинкованных шурупов должны быть приняты меры от проникновения к ним влаги. 5) Данные величины применимы при вращательном сверлении (без удара) в пустотелом кирпиче и пенобетоне. 6) Минимально допустимое расстояние от края при перегрузке и в незатвердевших швах. Расстояния от края без перегрузки приводятся в Допуске. 7) Данные действительны при плотности выше 1;0 кг/дм3. В противном случае допустимая нагрузка должна быть определена испытанием по месту. 8) Отверстие проделано пробойником. Фасадный дюбель SXR 4) Максимальные допускаемые нагрузки1) для одиночного анкера при групповом креплении ненесущих конструкций в кирпичной кладке. При проектировании необходимо учитывать положения Допуска ETA — 07/0121. 1) Учитываются требуемые коэффициенты запаса прочности по сопротивлению материалов; как указано в Допуске; а также коэффициент запаса прочности по нагрузке L = 1;4. 2) Минимально возможные межосевые расстояния (в анкерной группе) с одновременным снижением допустимой нагрузки. 3) Данные действительны при растягивающей нагрузке; поперечной нагрузке и наклонной нагрузке под любым углом. В условиях совместного действия продольных и поперечных нагрузок и изгибающих моментов используйте данные; указанные в Допуске. 4) gvz и A4. При наружном применении оцинкованных шурупов должны быть приняты меры от проникновения к ним влаги. 5) данные величины распространяются только на вращательное сверление (без приложения ударной нагрузки). Данные значения нагрузки являются ориентировочными и могут изменяться в зависимости от типа и производителя кирпича. 6) Данные действительны при температуре основы до +50°C (кратковременно — до +80°C). При длительном воздействии температуры до 30°C возможны более высокие допустимые нагрузки. 7) Отверстие обработано пробойником. Фасадный дюбель SXR Максимальные рекомендуемые нагрузки1) для одиночного анкера. Данные значения нагрузки действительны для шурупов по дереву необходимого диаметра. 1) Учитываются необходимые коэффициенты запаса прочности. 2) Данные действительны при растягивающей нагрузке; поперечной нагрузке и наклонной нагрузке под любым углом.
