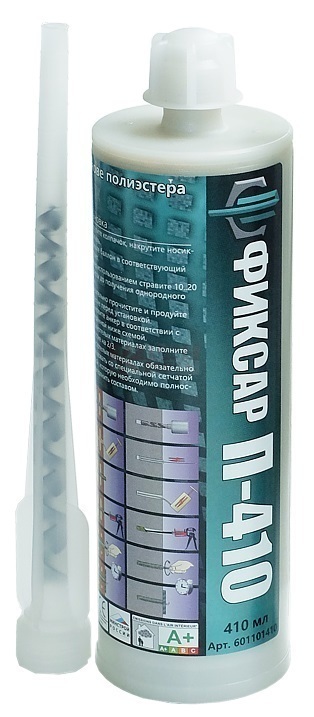

П 410 Химический анкер Фиксар для бетона и кирпича полиэстер, 410 мл (арт. Che601101410)

Размеры; параметры установки и нагрузки для шпильки DIN975; класс прочности 5.8 Диаметр шпильки Диаметр бура (d 0 ); мм Глубина бурения ( h 1 = hnom = h ef ); мм Момент затяжки в бетоне полонотелом и пустотелом кирпиче (T inst ); Нм Допустимая нагрузка в ненапряжённом бетоне С20/25; полнотелом кирпиче; пустотелом кирпиче Вырыв (N sk ); кН Срез (V sk ); кН М8 10 80 10, 8 5;8, 1;7, 0;4 5;1, —, — М10 12 90 20, 8 8;3, 1;7, 0;4 8;6, —, — М12 14 110 40, 8 12;3, 1;7, 0;4 12;0, —, — М16 18 125 80, — 18;3, —, — 22;3, —, — М20 24 170 120, — 31;0, —, — 34;9, —, — М24 28 210 160, — 44;6, —, — 57;0, —, — М30 35 270 200, — 63;6, —, — 85;7, —, — Температурный режим Температура материала основания Время схватывания Нагружать через +35°C 2 мин. 20 мин. +30°C 4 мин. 25 мин. +20°C 6 мин. 45 мин. +10°C 15 мин. 80 мин. +5°C 25 мин. 2 ч. 0°C 45 мин. 3 ч. -5°C 90 мин. 6 ч. Описание параметров установки L общая длина шпильки df диаметр отверстия в прикрепляемом материале SW размер гайки «под ключ» SWhex размер шестигранной головки на шпильке KEVA tfix максимальная толщина прикрепляемого материала d0 диаметр сверления h1 минимальная глубина сверления hnom минимальная глубина анкеровки hef эффективная глубина анкеровки hmin минимальная допустимая для установки химического анкера толщина материала основания Tinst момент затяжки s Расстояние между осями шпилек при химической анкеровке c Расстояние от оси шпильки до края материала основания Порядок установки химического анкера в полнотелые материалы. Для установки химичского анкера Фиксар П потребуется перфоратор; бур; металлическая щётка; насос; диспенсер (пистолет) и насадка-смеситель. Просверлите отверстие требуемого диаметра и глубины. При использовании алмазных буровых инструментов стенки отверстия необходимо сделать шероховатым (например металлической щёткой). Тщательно прочистите отверстие щёткой и продуйте воздушным насосом не менее 4 раз. Не используйте воду для промывки отверстия. Вскройте упаковку баллона с составом химического анкера; открутите колпачок. Присоедините смеситель (на место колпачка); вставьте баллон в специальный диспенсер-пистолет. Выдавите небольшое количество смеси до получения однородного состава тёмно-серого цвета (около 20 мл — 1-2 качка пистолетом). Заполните отверстие составом примерно на ⅔. Установите резьбовой стержень до упора и поверните вокруг своей оси несколько раз. Выдержите требуемое время (указано на баллоне; зависит от температуры). Установите закрепляемую деталь; зафиксируйте её гайкой с учётом момента затяжки. Краевые и межосевые расстояния при установке химических анкеров Фиксар П-410 и П-280 Диаметр шпильки c*; мм s*; мм hmin;мм M8 40 40 110 M10 50 50 120 M12 60 60 140 M16 80 80 161 M20 100 100 218 М24 120 120 266 *Возможоность уменьшения краевых и межосевых расстояний требует дополнительного расчёта нагрузки. Порядок установки химического анкера в пустотелые материалы. Для установки химического анкера в пустотелые материалы помимо инструментов; перечисленных в предыдущем случае; потребуется пластиковая перфорированная втулка или металлический сетчатый рукав. Просверлите отверстие. Вставьте в него перфорированную втулку (если установка производится не в потолок; нужно снять колпачок с втулки) или металлический рукав подходящих размеров. Присоедините смеситель; установите баллон в пистолет-диспенсер; стравите состав до получения однородной массы. Полностью заполните втулку составом. Установите резьбовой стержень до упора проворачивая его несколько раз вокруг своей оси. Выдержите требуемое время. Установите закрепляемую деталь; зафиксируйте её гайкой с соблюдением момента затяжки. Важно знать! Насадка-смеситель является одноразовой. Храните не до конца использованный картридж; не снимая смеситель. Смените смеситель перед использованием. Обязательным требованием установки является прочистка и продувка отверстия! При смешивании состава анкера с пылью от сверления его несущая способность падает в разы! Не используйте воду для промывки отверстия. Химический анкер не принимается к возврату или обмену.
